Anhui Huijian Intelligent Equipment Co., Ltd., gevestigd in Guangde, Anhui, is een vooraanstaande specialist in de magazijnstellingindustrie. We zijn toegewijd aan het leveren van hoogwaardige werkplaatsmateriaalrekken en omzetmanden om bedrijven te helpen gestandaardiseerd en intelligent magazijnbeheer te realiseren.

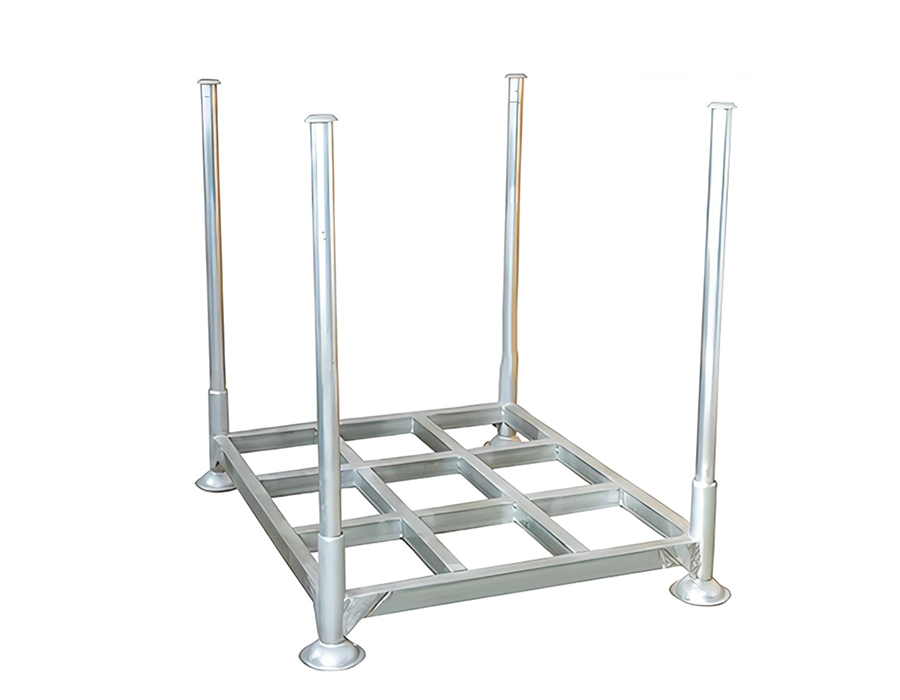

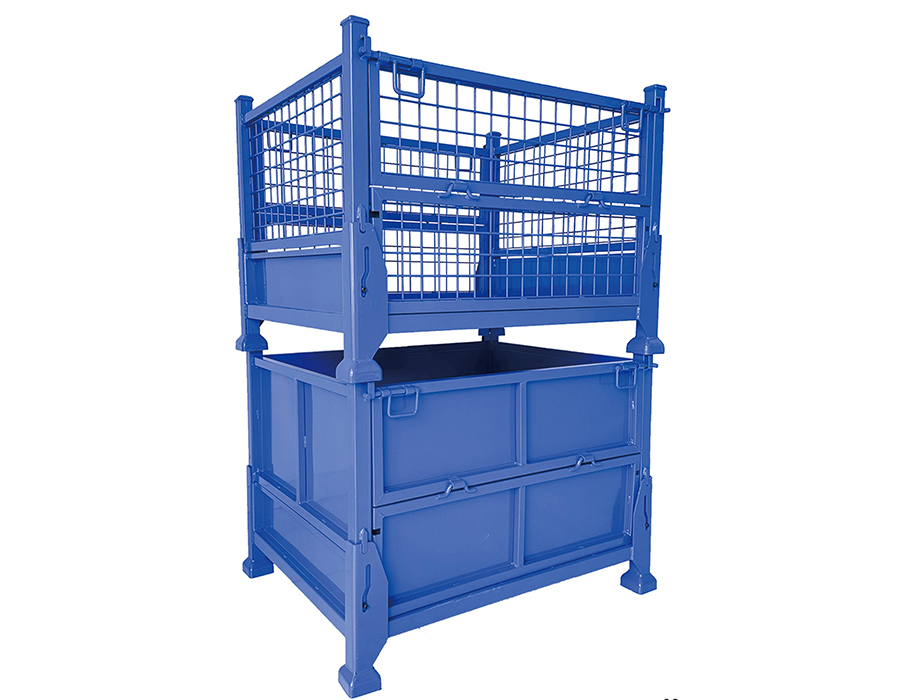

Ons gevarieerde productassortiment omvat stapelrekken voor koude opslag, opvouwbare rekken, stapelrekken in buizen en omgekeerde roosterrekken, ontworpen voor verschillende industriële logistieke en omzetbehoeften. Onze rekken hebben een volledig gemonteerde structuur en bieden een uitzonderlijk draagvermogen en corrosiebestendigheid, met verstelbare laaghoogtes voor maximale opslagflexibiliteit. Met name de opvouwbare en stapelbare ontwerpen zorgen voor een opslag met hoge dichtheid wanneer deze geladen is en een minimale ruimtebezetting wanneer deze leeg is, waardoor de vloeroppervlakte van de werkplaats effectief wordt geoptimaliseerd. Bovendien zijn onze werkplaatsomzetmanden (verkrijgbaar in gaas- en plaatstijlen) compatibel met heftruckwerkzaamheden, waardoor de materiaalstroom op de productielijn aanzienlijk wordt versneld.
Met een productiefaciliteit van 43.000 m² en 6 geavanceerde productielijnen handhaaft Huijian Intelligent een jaarlijkse capaciteit van 180.000 sets. We houden ons strikt aan het ISO9001:2015 kwaliteitsmanagementsysteem en zorgen voor een strenge controle, van de grondstoffeninspectie tot de uiteindelijke output, voor gegarandeerde duurzaamheid en stabiliteit. Van de initiële planning en het ontwerp op maat tot de professionele installatie en het after-sales onderhoud: wij bieden een uitgebreide one-stop-technische service om uw bedrijf te ondersteunen.
Stel je een magazijn voor aan het einde van een dienst: pallets met afgewerkte goederen die wa...
Lees meerWanneer een vorkheftruck een volle pallet op een rekbalk laat vallen, krijgt de constructie me...
Lees meerAnhui Huijian Intelligent Equipment Co., Ltd. verwelkomde onlangs een delegatie van vertegenwoord...
Lees meerWaarom vormrekken een kernworkflowtool zijn In elke productieomgeving die afhankelijk is...
Lees meerWat zijn lichte boutloze rekken? Lichte, boutloze rekken is een soort opbergrek dat is o...
Lees meerOpbergrekken voor industriële werkplaatsmaterialen vervullen een fundamenteel andere operationele rol dan magazijnstellingen: ze bevinden zich binnen of direct naast productielijnen, wat betekent dat de toegangsfrequentie, de ophaalsnelheid en het ergonomische bereik rechtstreeks van invloed zijn op de outputdoorvoer en niet alleen op de opslagefficiëntie. Het selecteren van een rektypologie op basis van alleen draagvermogen en voetafdruk – zonder het materiaalstroompatroon te modelleren dat het rek moet ondersteunen – resulteert in opslagconfiguraties die het materiaal technisch vasthouden, maar handlingfrictie creëren die de productiecycli vertraagt en de vermoeidheid van de operator vergroot.
Het cruciale onderscheid is tussen statische opslag en dynamische stroom. Materialen met een hoogfrequente terugtrekking – bevestigingsmiddelen, verbruiksartikelen, subassemblages die zijn opgesteld voor onmiddellijk gebruik – vereisen rekken die zijn geconfigureerd voor het in één beweging ophalen zonder dat aangrenzende items opnieuw moeten worden gepositioneerd. Door zwaartekracht gevoede doorrolstellingen, schuine baksystemen en open draagarmstellingen komen allemaal aan deze eis tegemoet via verschillende mechanismen: doorrolstellingen gebruiken schuine rollen om de voorraad na elke pick automatisch naar voren te bewegen; schuine baksystemen maken gebruik van planken met een vaste hoek waardoor kleine onderdelen aan de voorkant zichtbaar en toegankelijk blijven; vrijdragende rekken bieden onbelemmerde zijdelingse toegang tot lange staven, extrusies of buizen zonder dat er om kolomobstakels heen hoeft te worden gemanoeuvreerd. Materialen met een lagere terugtrekkingsfrequentie maar een hoog individueel gewicht (onbewerkte gietstukken, zwaar gereedschap, bulkspoelen) kunnen beter worden bediend door vlakdek- of lade-achtige rekken die in de buurt van materiaalverwerkingsapparatuur zijn geplaatst, waar toegang met een vorkheftruck of kraan voorrang heeft boven ergonomische reikwijdteoverwegingen.
De indeling van de werkplaats bepaalt ook of de toegang tot de racks enkelzijdig of dubbelzijdig moet zijn. In productielijnen met operatorstations aan beide zijden van het magazijnrek vergroot dubbelzijdige toegang (waarbij het rek aan beide zijden open is) het aantal pickposities dat toegankelijk is vanaf elk station dramatisch. Enkelzijdige rekken die met de rug tegen een muur worden geplaatst, winnen de vloerdiepte terug, maar beperken de toegangsstroom naar één richting, waardoor knelpunten ontstaan wanneer meerdere operators gelijktijdig toegang moeten hebben tot aangrenzende materialen. Door de vereiste toegangsrichting te identificeren voordat de rackspecificatie voltooid is, wordt voorkomen dat enkelzijdige racks geïnstalleerd worden op posities waar dubbelzijdige toegang operationeel essentieel was.
Industriële werkplaatsen met stempelpersen, CNC-bewerkingscentra, smeedapparatuur of snelle assemblageautomatisering genereren continue en periodieke trillingen die door de gebouwstructuur worden overgebracht naar elk opslagrek dat is verankerd aan of rust op de werkvloer van de werkplaats. Deze trillingsbelasting is geheel afwezig in de standaard rekbelastingswaarden – die zijn afgeleid onder statische testomstandigheden – maar is wel aanwezig in elk bedrijfsuur van een rek dat in de buurt van productiemachines is geïnstalleerd, waardoor vermoeiingsschade ontstaat in lasverbindingen en bevestigingsverbindingen die structureel gezond zouden zijn onder puur statische gebruiksomstandigheden.
Het mechanisme van door trillingen veroorzaakte schade aan racks concentreert zich op twee locaties: de lasverbindingen tussen plankbeugels en rechtopstaande kolommen, en de ankerboutverbindingen aan de rackbasis. Lasverbindingen in standaard magazijnstellingen voor werkplaatsmateriaal zijn ontworpen voor statische schuif- en trekbelastingen; Bij cyclische belasting door trillingen wordt afwisselende spanning uitgeoefend die vermoeiingsscheuren bij de lasnaden veroorzaakt: de geometrische discontinuïteit aan de rand van de lasrups waar de spanningsconcentratie het hoogst is. Het ontstaan van vermoeiingsscheuren bij lasnaden onder cyclische belasting vereist spanningsamplitudes die ver onder de vloeigrens van het materiaal liggen. Dit betekent dat een verbinding die structureel adequaat lijkt onder statische belasting, na duizenden trillingscycli scheuren kan ontwikkelen op spanningsniveaus die bij een enkele belasting nooit zichtbare vervorming zouden veroorzaken.
Praktische tegenmaatregelen voor rekken geïnstalleerd in werkplaatsomgevingen met veel trillingen vallen in twee categorieën: isolatie en versterking. Anti-vibratie-isolatiepads – bevestigingspunten van dicht rubber of elastomeercomposiet die onder de voetjes van het rack zijn geplaatst – dempen de trillingsamplitude die van de vloer naar de rackstructuur wordt overgebracht met 40-70%, afhankelijk van de stijfheid van het kussen en de dominante trillingsfrequentie. Tot de versterkingsmaatregelen behoren onder meer het specificeren van lassen met volledige penetratie in plaats van hoeklassen bij verbindingen tussen beugels en kolommen, het toevoegen van hoekplaten op verbindingslocaties met hoge spanning, en het gebruik van borgringen of draadborgmiddelen bij alle boutverbindingen die anders geleidelijk zouden loskomen onder invloed van trillingen. Inspectie-intervallen voor rekken in omgevingen met veel trillingen moeten worden vastgesteld op de helft van het standaardinterval dat van toepassing is op statische magazijninstallaties, met bijzondere aandacht voor de conditie van de lasnaden en het behoud van het koppel van de ankerbouten.
De ruimtelijke relatie tussen een materiaalopslagrek in een industriële werkplaats en de werkpositie van de operator is zowel een technisch probleem als een probleem van opslagplanning. Materialen die buiten het comfortabele bereik van de operator zijn geplaatst – de driedimensionale zone die bereikbaar is zonder overmatig buigen van de romp, schouderverhoging of lateraal stappen – vereisen houdingsaanpassingen die cumulatief bijdragen aan de belasting van het bewegingsapparaat tijdens een productiedienst. Bij assemblagewerkzaamheden met veel herhaling, waarbij operators tientallen of honderden keren per dienst toegang krijgen tot de rackopslag, heeft de ergonomische kwaliteit van de rackpositionering een meetbaar effect op zowel de gezondheidsresultaten van de operator als op de aanhoudende productiesnelheid.
De ergonomische reikzones die relevant zijn voor de positionering van werkplaatsrekken worden gedefinieerd ten opzichte van de stapositie van de machinist en de normale werkhoogte. Voor een staande operator met een gemiddeld postuur:
Opslagrekken voor werkplaatsmateriaal worden vaak geïnstalleerd op hoogtes die het opslagvolume per voetafdruk maximaliseren, zonder verwijzing naar deze zones - waarbij materialen worden gestapeld tot een hoogte van 2.000 mm of 2.200 mm om verticale ruimte te winnen. Dit is geschikt voor zelden geraadpleegde archief- of buffervoorraden, maar het is een contraproductieve ontwerpkeuze voor materialen die meerdere keren per ploegendienst worden geraadpleegd. Het beperken van active-pick rackhoogtes tot 1.600 mm en het accepteren van de verminderde opslagdichtheid per voetafdruk is een legitieme ergonomische technische afweging waarbij toegang met hoge herhalingen de belangrijkste operationele vereiste is.
Draagarmstellingen zijn de geschikte structurele oplossing voor de opslag van lange staven, profielen, buizen, plaatstaal, hout en andere materialen waarvan de lengte ze incompatibel maakt met standaard vakwerkstellingen. Het mechanisme van vrijdragende opslag – waarbij horizontale armen uit een centrale verticale kolom steken zonder dat dwarsbalken de volledige lengte van de opslagzone belemmeren – elimineert de handlingbeperkingen die ontstaan wanneer lange materialen langs verticale obstakels moeten worden gevoerd tijdens het laden en ophalen. Het structurele gedrag van vrijdragende armen onder belasting is echter complexer dan standaard opstellingen met planken en balken, en een verkeerde specificatie van de armlengte, de armcapaciteit of de kolomsectie leidt sneller tot doorbuiging, het omvallen van de kolom of het falen van de basisverbinding dan vergelijkbare fouten bij conventionele stellingen.
De bepalende structurele actie in een vrijdragende tandheugelarm is buigen in plaats van afschuiving of compressie. Een aan de punt belaste cantileverarm genereert een buigmoment bij de arm-kolomverbinding gelijk aan het product van de armbelasting en de armlengte - een relatie die betekent dat het verdubbelen van de armlengte de vereiste verbindingssterkte voor dezelfde belasting verviervoudigt en niet verdubbelt. Lange armen die zware materialen dragen, leggen daarom zeer grote momenten op aan de kolomverbinding, die tegelijkertijd moeten worden weerstaan door de armbeugellas en het kolomgedeelte. Kolomsecties voor draagarmstellingen voor zware toepassingen maken doorgaans gebruik van I-secties of C-kanalen die met hun sterke as in het vlak van de armbelasting zijn georiënteerd. Als ze verkeerd zijn georiënteerd, kan dezelfde kolomsectie slechts een kwart van de buigweerstand op de sterke as hebben.
Het kolombasisontwerp voor draagarmstellingen moet rekening houden met kantelmomenten die uniek groot zijn in verhouding tot de planoppervlakte van het rek. In tegenstelling tot veldstellingen waarbij kolommen voornamelijk onder druk worden belast, ondergaan vrijdragende kolommen aanzienlijke buiging aan de basis als gevolg van het moment dat wordt overgedragen van belaste armen. Dit basismoment creëert een opwaartse kracht op het basisanker aan de trekzijde die de drukkolombelasting in omvang kan overschrijden wanneer de armen zwaar belast en lang zijn. Basisplaten voor vrijdragende rekken moeten zo worden gedimensioneerd en verankerd dat ze deze opwaartse kracht kunnen weerstaan, en niet alleen de drukbelasting op de voetafdruk - een onderscheid dat routinematig wordt gemist in generieke specificaties die de standaard verankeringsdetails van rekbasis aanpassen aan vrijdragende toepassingen.
Lean manufacturing pull-systemen – kanban, aanvulling van twee bakken en min-max voorraadbeheer – stellen specifieke fysieke eisen aan magazijnstellingen voor materiaal in de werkplaats, waaraan standaard catalogusconfiguraties zelden zonder aanpassingen voldoen. De kernvereiste van een pull-systeem is dat het opslagrek de voorraadstatus zichtbaar en uitvoerbaar maakt zonder actief tellen of systeemvragen: een operator die naar het rek kijkt, moet onmiddellijk kunnen bepalen of de voorraad voldoende is, het bestelniveau nadert of op is, en aanvulling activeren via een fysiek signaal (een kaart, een lege bak of een visuele marker) zonder de productietaak te onderbreken.
Doorstroomrekken – hellende rollen- of wielbaansystemen waarbij nieuwe voorraad vanaf de achterkant wordt geladen en vanaf de voorkant wordt gepickt – zijn de meest effectieve fysieke infrastructuur voor tweebaks- en FIFO-kanbansystemen. Wanneer de bak op de voorste positie wordt geleegd, wordt deze verwijderd om bijvulling te activeren, en rolt de achterste bak naar voren om de actieve oppakpositie te worden. Het rek dwingt fysiek FIFO-rotatie af zonder discipline van de operator of etikettering: de voorraad komt aan de ene kant binnen en gaat aan de andere kant naar buiten in de volgorde waarin ze zijn geladen. Deze automatische volgordebepaling is vooral waardevol in werkplaatsomgevingen waar materialen worden opgeslagen met houdbaarheids-, uithardingstijden of vereisten voor traceerbaarheid van batches – lijmen, smeermiddelen, coatings en verbruiksartikelen, waarbij het gebruik van de oudste voorraad eerst een vereiste voor kwaliteitsborging is, en niet alleen een voorraadvoorkeur.
Voor zwaardere werkplaatsmaterialen die niet door zwaartekracht kunnen worden beheerd, wordt het aanvullen van twee bakken geïmplementeerd met behulp van naast elkaar geplaatste rekposities met gelijke capaciteit, met een visuele scheidingswand en een kanban-kaarthouder gemonteerd aan de voorzijde van elke positie. Wanneer de actieve positie leeg is, wordt de kanbankaart fysiek verwijderd en naar het bevoorradingspunt gestuurd – het hoofdmagazijn of een externe leverancier – terwijl de operator naar de tweede positie verschuift. De eis voor het rekontwerp is dat beide posities gelijkelijk toegankelijk zijn vanaf de werkzijde van de operator, dat de scheidingslijn tussen posities duidelijk zichtbaar en permanent is in plaats van een verplaatsbaar label, en dat de kanban-kaarthouder zo is geplaatst dat een volle kaart zichtbaar is vanuit het gangpad zonder de rekzijde te naderen. Onze materiaalopslagrekken voor industriële werkplaatsen zijn verkrijgbaar met geïntegreerde kanban-kaarthouders en kleurzonemarkeringen als standaardconfiguratieopties, ontwikkeld als antwoord op de lean manufacturing-eisen van klanten in de automobiel- en elektronicaproductie in ons klantenbestand in Oost-China.
Werkplaatsvloeren zijn dynamischer actief dan opslagruimtes in magazijnen - vorkheftrucks, automatisch geleide voertuigen (AGV's), bovenloopkranen en handmatig aangedreven karren werken allemaal in de nabijheid van opslagrekken, en de gecombineerde effecten van vloertrillingen, accidentele botsingen en luchtdrukgolven door snelle voertuigbewegingen creëren destabiliserende krachten op vrijstaande rekken die afwezig of minimaal zijn in statische magazijnomgevingen. Anti-kantelbescherming voor materiaalopslagrekken in industriële werkplaatsen moet daarom een breder scala aan destabiliserende belastinggevallen aanpakken dan de standaardspecificaties voor magazijnrekverankeringen.
De meest betrouwbare maatregel tegen kantelen is een directe vloerverankering via correct gespecificeerde ankerbouten. Dit elimineert het risico op kantelen door positieve mechanische bescherming te bieden in plaats van te vertrouwen op het eigengewicht van het rek en de wrijving van de basis. De omstandigheden op de werkvloer in de werkplaats bemoeilijken echter vaak directe verankering: betonplaten kunnen ingebedde serviceleidingen, verwarmingselementen of wapeningspatronen bevatten die de plaatsing van verankeringen beperken; met epoxy gecoate of chemisch behandelde vloeren kunnen boren verbieden; en werkplaatsindelingen die frequente herpositionering van de racks vereisen, maken permanente ankers operationeel onpraktisch. Waar directe verankering niet haalbaar is, moeten alternatieve strategieën worden gecombineerd om gelijkwaardige stabiliteit te bereiken:
Industriële werkplaatsmateriaalopslagrekken routinematig materialen opslaan die onderworpen zijn aan wettelijke controles – ontvlambare oplosmiddelen, samengeperste gassen, reactieve chemicaliën, gereguleerde stoffen die worden gebruikt in oppervlaktebehandelingsprocessen en materialen met gedefinieerde scheidingsvereisten onder brandcodes of transportvoorschriften. De fysieke configuratie van opslagrekken voor werkplaatsmateriaal in gebieden die deze materialen bevatten, moet niet alleen voldoen aan de eisen voor lading en toegang, maar ook aan ruimtelijke scheidingsafstanden, insluitingsvoorzieningen en ventilatie-eisen die worden bepaald door de specifieke gevarenclassificatie van elk opgeslagen materiaal, en niet door de algemene opslagpraktijk.
De opslag van brandbare vloeistoffen in werkplaatsrekken vormt de meest voorkomende compliance-uitdaging. Veel faciliteiten slaan kleine hoeveelheden ontvlambare schoonmaakmiddelen, smeermiddelen of lijmen op in standaard werkplaatsrekken met open planken naast de productieapparatuur, en behandelen deze als gewone verbruiksartikelen. Deze praktijk is vaak niet in overeenstemming met de brandcodes die de scheiding van brandbare vloeistoffen van ontstekingsbronnen voorschrijven, het indammen van gemorst materiaal via ingedamde bakken of speciale opslagkasten, en kwantitatieve beperkingen op de hoeveelheid brandbaar materiaal dat in de open productieruimte kan worden opgeslagen. Rekconfiguraties voor de opslag van ontvlambare vloeistoffen moeten een secundaire insluitingscapaciteit hebben (gebundelde stalen bakken onder elk plankniveau met een retentievolume van ten minste 110% van de grootste container op die plank) en moeten worden geplaatst op de minimale scheidingsafstand van warmtebronnen, elektrische panelen en ontstekingsproducerende apparatuur gespecificeerd door de toepasselijke brandnorm.
Bij opslag van gecomprimeerde gasflessen in werkplaatsrekken zijn speciale cilinderbevestigingssystemen nodig – niet simpelweg het plaatsen van cilinders op een plank met een touw aan de voorkant. Verticaal opgeslagen cilinders moeten afzonderlijk worden vastgehouden door een ketting, riem of staaf op tweederde van de cilinderhoogte, vastgemaakt aan een vast structureel onderdeel van het rek dat bestand is tegen de zijdelingse kantelkracht van een vallende cilinder. Voor horizontaal opgeslagen cilinders zijn houdersteunen nodig die het wegrollen voorkomen en ervoor zorgen dat de beschermkap van de klep toegankelijk blijft voor inspectie. Gemengde opslag van oxidatiemiddelen en brandbare stoffen in hetzelfde rek – zelfs in aparte plankposities – is volgens de meeste brand- en veiligheidsvoorschriften verboden en vereist fysieke scheiding door een vrije afstand van 3 meter of een brandwerende scheidingswand van 30 minuten.
Productieprocessen die onderworpen zijn aan kwaliteitsmanagementsystemen – ISO 9001, IATF 16949, AS9100 en soortgelijke normen – leggen eisen op aan de traceerbaarheid van materialen die zich rechtstreeks uitstrekken tot het fysieke ontwerp en de lay-out van magazijnstellingen voor materiaal in de werkplaats. Het opslagsysteem moet ondubbelzinnige materiaalidentificatie, partij- of batchscheiding, quarantainescheiding en first-in-first-out-rotatie ondersteunen op een manier die verifieerbaar is door middel van audits, zonder dat operators bij elke materiaalopname een computersysteem hoeven te bevragen. Rekconfiguraties die deze vereisten niet fysiek afdwingen, zijn afhankelijk van de naleving door de operator van de etiketterings- en plaatsingsdisciplines – een betrouwbaarheidsmodus die consequent traceerbaarheidsfouten veroorzaakt onder productiedruk.
Batchscheiding is de fysiek meest veeleisende traceerbaarheidseis voor rackontwerp. Wanneer twee batches van hetzelfde materiaal met verschillende lotnummers, warmtecodes of certificeringsdata tegelijkertijd moeten worden opgeslagen, moet het rek fysiek gescheiden opslaglocaties bieden – niet aangrenzende posities op hetzelfde schap, alleen gescheiden door een label – en moet het onbedoelde vermenging tijdens het uitnemen voorkomen. Speciale schapniveaus per batch, gescheiden door zichtbare fysieke verdelers met geïntegreerde etikethouders, vormen de minimaal adequate configuratie. Idealiter beslaat elke batch een fysiek begrensde zone – een individueel schapcompartiment met zijbarrières over de volledige hoogte – zodat een opgenomen hoeveelheid slechts uit één identificeerbare batch kan komen, ongeacht het aandachtsniveau van de operator.
Het ontwerp van een quarantainerek vereist dat niet-conforme of verdachte materialen worden opgeslagen op een locatie die fysiek onmogelijk te bereiken is via de normale workflows voor het terugtrekken van de productie. Een quarantainerek dat naast het standaard productiemateriaalrek is geplaatst en alleen wordt onderscheiden door een rood label of tapemarkering, vormt een traceerbaarheidsrisico in elke omgeving waar productiedruk sluiproutes creëert. Effectieve quarantaineopslag maakt gebruik van fysieke toegangscontrole: een afsluitbare rackbehuizing, een aparte ruimte of op zijn minst een duidelijk gescheiden fysieke zone, gescheiden van de productieopslagruimte door een zichtbare grensmarkering die niet kan worden overschreden zonder een opzettelijke actie. Bij Huijian ontwerpen we opslagrekken voor industriële werkplaatsen met speciale quarantainecompartimentopties – afsluitbare secties geïntegreerd in de hoofdrekstructuur – juist omdat de traceerbaarheidssystemen die onze productieklanten gebruiken dit niveau van fysieke handhaving vereisen, en niet alleen etiketteringsdiscipline. Ons R&D-centrum van 1.500 vierkante meter stelt ons in staat toepassingsspecifieke configuraties te ontwikkelen die aan deze operationele vereisten voldoen als technische oplossingen in plaats van veldaanpassingen.
