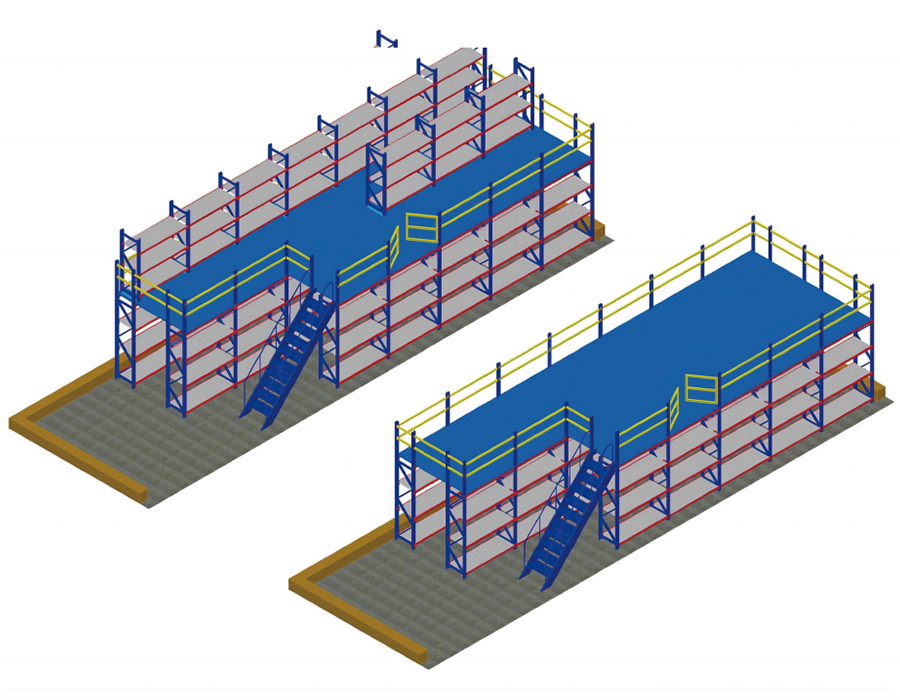

Hoe duidelijke hoogtebeperkingen elke beslissing over mezzaninestellingen zouden moeten bepalen

De vrije interne hoogte – de bruikbare verticale afmeting vanaf de afgewerkte vloer tot het laagste obstakel erboven – is de meest beperkende parameter in elk tussenverdieping rekken systeemproject, maar het wordt vaak slechts op één of twee punten in het gebouw gemeten in plaats van systematisch in kaart te worden gebracht over de volledige voetafdruk van de installatie. Dakconstructies, HVAC-kanalen, brandblusleidingen, verlichtingsarmaturen en kraanbaanbalken creëren allemaal plaatselijke hoogtebeperkingen die ruim onder de nominale vrije hoogte kunnen vallen die in de bouwspecificatie is vermeld. Het installeren van een stalen platformreksysteem op een tussenverdieping zonder een uitgebreid onderzoek naar obstakels boven het hoofd resulteert routinematig in structurele conflicten die pas tijdens de installatie worden ontdekt, waardoor kostbare omleiding van balken of een verlaging van de hoogte van de tussenverdieping nodig is.

De minimale vrije hoogteberekening voor een tweelaags tussenverdieping rekken system moet tegelijkertijd aan al het volgende voldoen: de vrije vrije ruimte die vereist is op de begane grond onder het mezzaninedek (doorgaans 2.400–2.700 mm voor personeelstoegang met materiaaltransportapparatuur); de structurele diepte van het mezzaninedek zelf, inclusief primaire balken, secundaire balken en terrasplanken (doorgaans 250–450 mm, afhankelijk van overspanning en belasting); de vrije vrije hoogte die vereist is op het niveau van de tussenverdieping (opnieuw minimaal 2.400–2.700 mm, meer als er rekken of hoge rekken boven de tussenverdieping worden geïnstalleerd); en brandbestrijdingsvereisten, die in veel rechtsgebieden een minimale opening tussen de bovenkant van de opslag en de sprinklerdeflectoren van 450–600 mm voorschrijven. Het toevoegen van deze lagen levert vaak een minimale vrije hoogte van het gebouw op van 6,5 tot 7,5 m voor een functioneel mezzanine-reksysteem met dubbele niveaus, waardoor veel oudere magazijngebouwen buiten beschouwing worden gelaten zonder significante structurele wijzigingen.

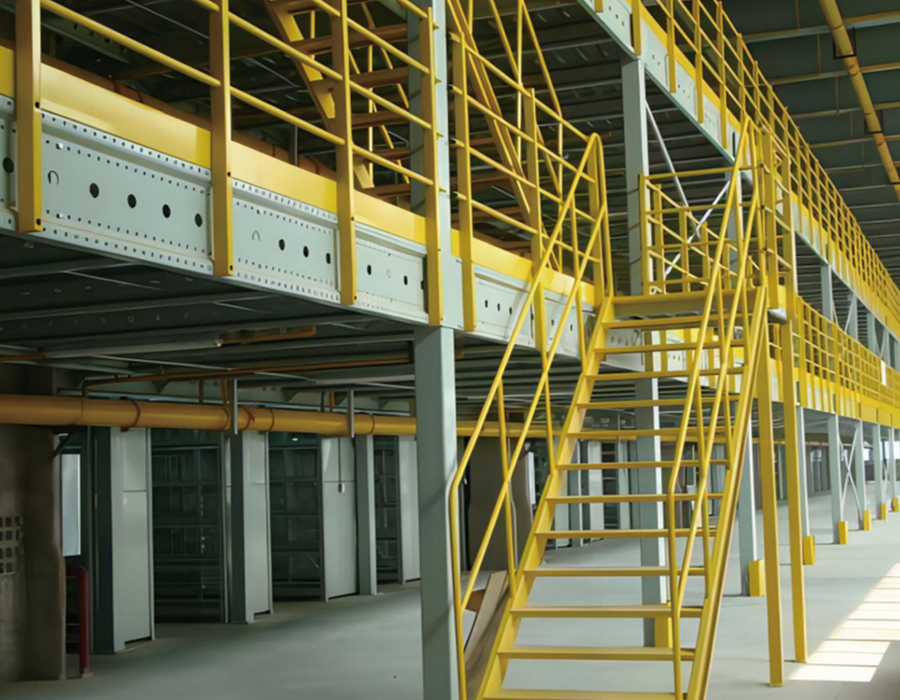

Waar de bouwhoogte de grens is, is het verminderen van de structurele diepte van het mezzaninedek de belangrijkste hefboom. Door over te schakelen van de conventionele primaire structuur met I-balken naar cellulaire balken (stalen balken met ronde of zeshoekige lijfopeningen) kunnen voorzieningen zoals sprinklerbuizen en elektrische leidingen door het liggerlijf gaan in plaats van eronder, waardoor 150-300 mm structurele diepte wordt teruggewonnen zonder de draagkracht van de balk te verminderen. Deze enkele ontwerpwijziging kan een marginaal gebouw haalbaar maken voor een volledige installatie van een mezzanine-reksysteem.

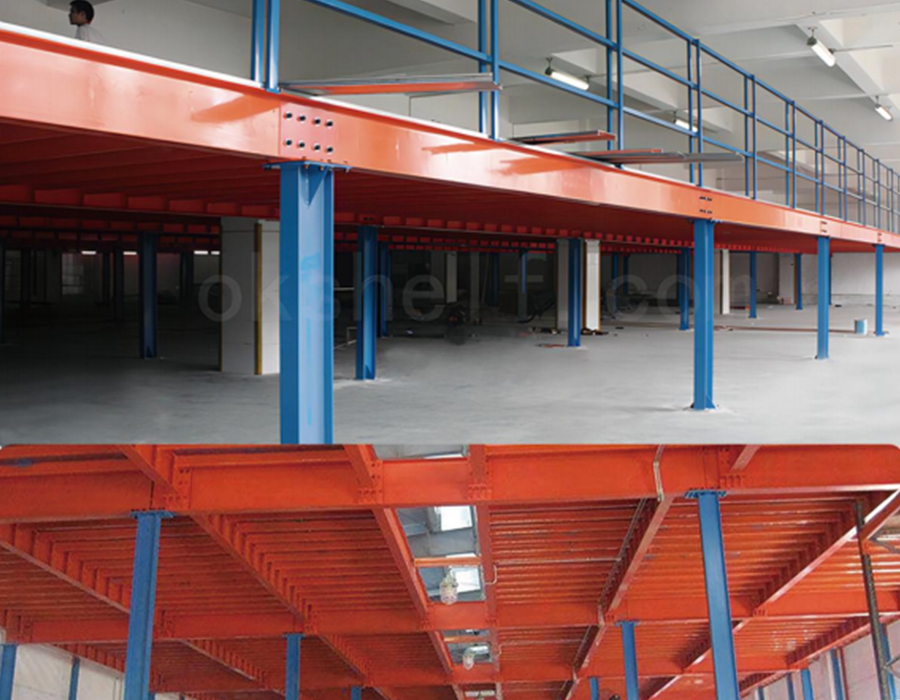

Kolomrasterindeling en het trapsgewijze effect ervan op handelingen op de begane grond

Het kolomraster van een stalen platformreksysteem op een tussenverdieping is niet alleen maar een structurele kwestie; het is een ruimtelijke planningsbeslissing die permanent bepaalt hoe de begane grond onder de tussenverdieping kan worden gebruikt gedurende de levensduur van de installatie. Kolommen die zijn geplaatst zonder rekening te houden met de materiaalstroom op de begane grond, de indeling van de gangpaden of de draaicirkels van apparatuur, creëren obstakels die de bruikbaarheid op de begane grond veel meer beperken dan de fysieke voetafdruk van de kolommen zelf.

Een kolom die in het midden van een gepland gangpad van een vorkheftruck is geplaatst, blokkeert niet alleen dat gangpad, maar dwingt ook een verplaatsing van het gangpad af, waardoor aangrenzende opslagplaatsen kunnen worden samengedrukt, de rijlengte van de stellingen kan worden ingekort of dode zones in de hoekgeometrie rond de kolom kunnen worden gecreëerd die te smal zijn voor standaard palletstellingen, maar te breed om leeg te laten. Het cumulatieve effect van een slechte plaatsing van kolommen op de begane grond kan de bruikbare stellingposities met 15-25% verminderen in vergelijking met een lay-out waarbij het kolomraster vanaf het begin was gecoördineerd met de stellingindeling.

De praktische planningsaanpak is om eerst de indeling van de stellingen en gangpaden op de begane grond vast te stellen en vervolgens het raster van de mezzanine-kolommen te definiëren om de middellijnen van de kolommen uit te lijnen met rechtopstaande rijen in plaats van met het midden van de gangpaden. Dit betekent dat kolommen tussen opslagposities vallen in plaats van binnen gangpaden, waardoor de operationele impact wordt geminimaliseerd. In de meeste standaard palletstellingconfiguraties met 2.700 mm vakbreedte en 3.500 mm brede gangpaden is een kolomraster van ongeveer 5.400 mm (twee vakbreedtes) in de opslagrichting en 8.000–10.000 mm in de gangpadrichting werkbaar. Voor roosters breder dan 10.000 mm zijn aanzienlijk diepere primaire balken nodig om de doorbuiging onder belasting van de tussenverdieping te beheersen, waardoor de structurele diepte toeneemt en de hoofdruimte in beslag wordt genomen.

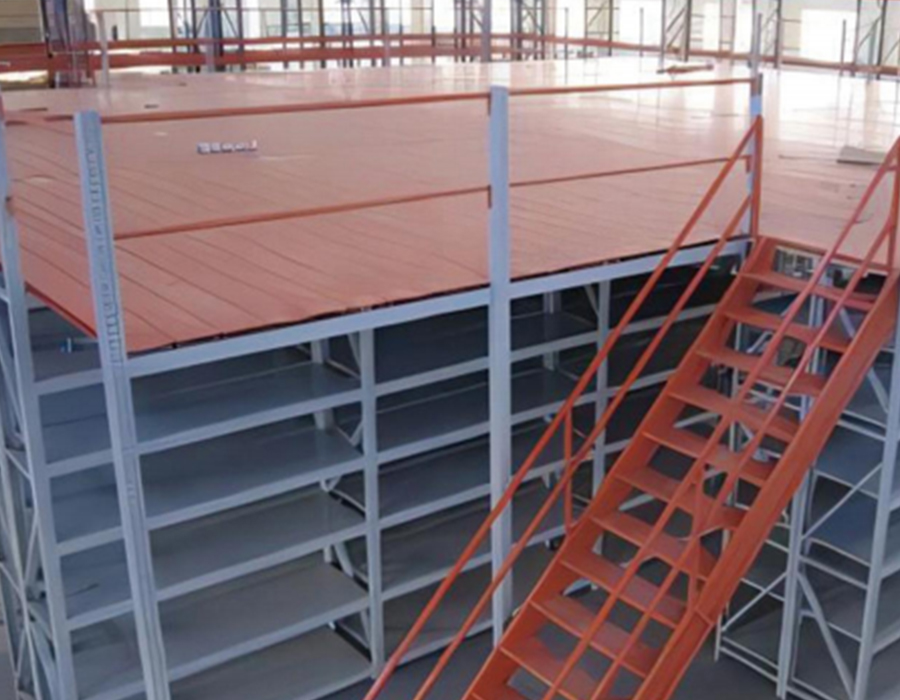

Materiaalkeuze voor terrasplanken: structurele en operationele afwegingen tussen gemeenschappelijke opties

De deklaag van a stellingsysteem op de tussenverdieping – het oppervlak dat bovenop de secundaire balkenstructuur zit en het bruikbare platform vormt – is gespecificeerd in verschillende concurrerende materialen, elk met verschillende structurele, operationele en onderhoudskenmerken. De keuze is zelden eenvoudig omdat de eisen verschillen tussen het vloeroppervlak van de mezzanine (waar personeel loopt en apparatuur werkt) en eventuele daarboven geïnstalleerde rekken (die een vlakke, lastverdelende basis vereisen).

Harsgebonden spaanplaat is de meest voorkomende terrasspecificatie in mezzanine-reksystemen die bedoeld zijn voor handmatige orderverzamelwerkzaamheden, grotendeels omdat de dikke dwarsdoorsnede de puntbelastingen van de stellingpoten over een groter contactoppervlak verdeelt en een stil, antislip loopoppervlak biedt. De kritische installatievereiste is dat RBPB-panelen langs alle vier de randen volledig moeten worden ondersteund; niet-ondersteunde overspanningen tussen secundaire balken in het midden van het paneel veroorzaken progressieve delaminatie onder herhaalde dynamische belasting. In omgevingen met enige blootstelling aan vocht - inclusief hoge luchtvochtigheid in koelruimtes en laadperrons - is RBPB of stalen plaat met fenollaag de juiste specificatie, standaard zwelt RBPB aan de randen en verliest de structurele integriteit binnen 12-18 maanden na regelmatig contact met vocht.

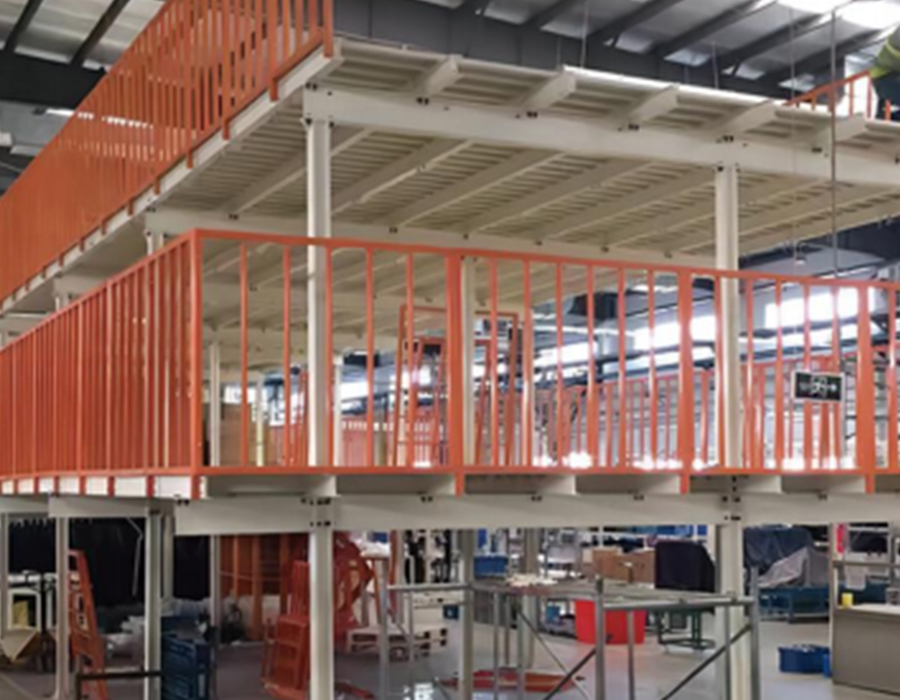

Vereisten voor brandcompartimenten en hoe deze de indeling van mezzaninestellingen beïnvloeden

Een stalen platformreksysteem op een tussenverdieping verandert fundamenteel het brandrisicoprofiel van het gebouw waarin het zich bevindt, en eisen van de brandweer voor compartimentering, onderdrukking en uitgang zijn vaak de meest beperkende regulerende factoren bij het ontwerp van een tussenverdieping - meer nog dan de structurele belasting of gebouwhoogte bij veel projecten. Als u deze vereisten begrijpt voordat het lay-outontwerp is voltooid, voorkomt u het scenario waarin een structureel gezond mezzanine-ontwerp een ingrijpende herconfiguratie vereist om aan de brandvoorschriften te voldoen.

Het kernprobleem is dat een entresolvloer eronder een besloten ruimte creëert die zich als een afzonderlijk brandcompartiment gedraagt, ongeacht of deze fysiek is omsloten door muren. De meeste bouwvoorschriften en interpretaties van de brandweer beschouwen de onderkant van het mezzaninedek als een plafond dat ofwel een brandwerendheid moet hebben volgens een gespecificeerde norm, ofwel moet worden voorzien van sprinklerdekking eronder alsof het een afgesloten ruimte is. In de praktijk betekent dit dat voor de installatie van een mezzanine-reksysteem in een gebouw met een bestaand sprinklersysteem op dakniveau bijna altijd extra sprinklerkoppen nodig zijn die in de sub-mezzanineruimte worden geïnstalleerd, en dat er vaak een extra laag sprinklers op of net onder het mezzaninedekoppervlak nodig is om de vloer erboven te beschermen.

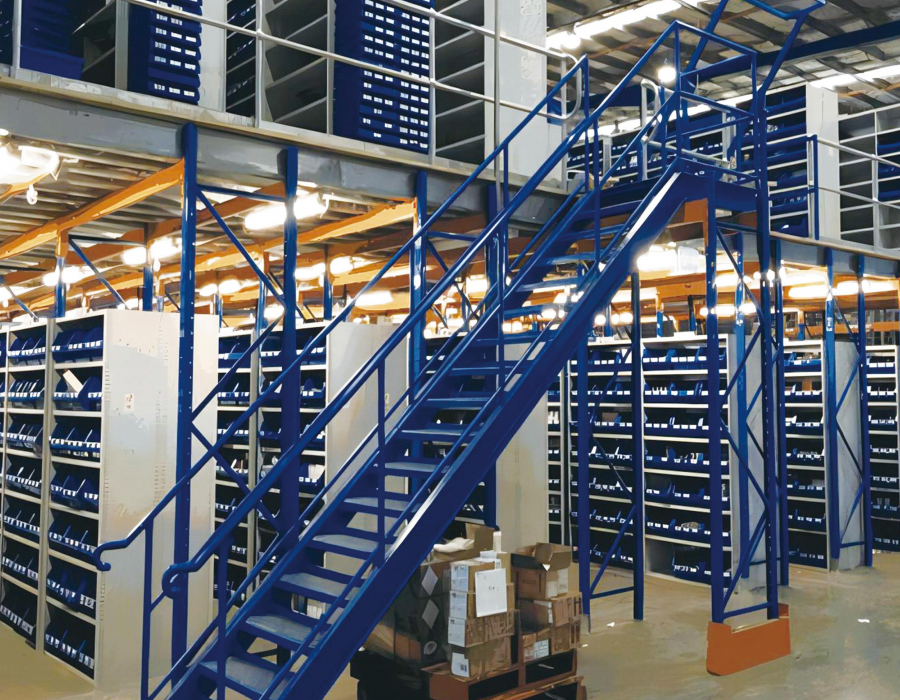

Uitgangsvereisten leggen extra lay-outbeperkingen op. De meeste brandvoorschriften vereisen twee onafhankelijke ontsnappingsmogelijkheden vanaf elke tussenverdieping waar regelmatig personeel aanwezig is, met maximale reisafstanden naar een trap van 18-45 meter, afhankelijk van het rechtsgebied en de bezettingsclassificatie. Voor grote mezzanine-stellingen vereist dit vaak dat er twee trappen zijn die zijn gepositioneerd om tegenoverliggende uiteinden van het platform te bedienen, wat een mezzanine-vloeroppervlak in beslag neemt en overeenkomstige openingen door de mezzanine-dekstructuur vereist die moeten worden ingelijst en beschermd tegen de randen. Het achteraf plannen van traplocaties – nadat de stellingindeling definitief is gemaakt – resulteert regelmatig in trappen die conflicteren met stellingvakken of die zonder een derde trap niet de vereiste reisafstand kunnen bereiken.

Specificatie van de belasting voor tussenverdiepingsrekken: wat de ontwerpwaarde eigenlijk omvat

De ontwerpbelasting voor een stellingsysteem op de tussenverdieping – meestal uitgedrukt in kN/m² of ton per vierkante meter – is de specificatie die het meest prominent wordt vermeld in voorstellen van leveranciers, maar is ook het cijfer dat het vaakst verkeerd wordt geïnterpreteerd door kopers. Het nominale draagvermogen is een aanname van een uniform verdeelde belasting (UDL) die wordt toegepast over het volledige vloeroppervlak van de tussenverdieping voor structurele ontwerpdoeleinden. Het vertegenwoordigt niet de maximale belasting die op een enkel punt kan worden geplaatst, en houdt geen rekening met dynamische effecten van bewegende apparatuur of geconcentreerde belastingen van stellingpoten.

Een mezzanine ontworpen voor 5 kN/m² (ongeveer 500 kg per vierkante meter) betekent niet dat elke vierkante meter tegelijkertijd 500 kg stellingen plus 500 kg product kan dragen; het getal van 5 kN/m² is de gecombineerde vergoeding voor structuur, opslag en bezetting. Bovendien is de in de UDL-berekening aangenomen verdeling uniform, maar stellingsystemen concentreren de belasting op de basispunten van de poten. Een standaard lange overspanning met een voetafdruk van 2.400 mm x 600 mm en een capaciteit van 1.500 kg concentreert zich op vier basisplaatcontacten, elk met een contactoppervlak van misschien wel 60 mm x 60 mm. De plaatselijke vloerdruk op elk contactpunt kan tien tot vijftien keer de nominale UDL bedragen, wat betekent dat de terrasplanken en de secundaire balkenstructuur naast de globale UDL-controle moeten worden gecontroleerd op plaatselijk ponsen en buigen onder geconcentreerde belastingen.

Bij Huijian worden de ontwerpen van onze mezzanine-reksystemen ontwikkeld via ons speciale R&D-centrum, met structurele berekeningen die expliciet rekening houden met zowel de globale UDL als de gelokaliseerde puntbelastingen op de pootbasis – de combinatie die weerspiegelt hoe tussenverdiepingen daadwerkelijk presteren tijdens gebruik, in plaats van hoe ze eruitzien op een eenvoudig specificatieblad met draagvermogens.

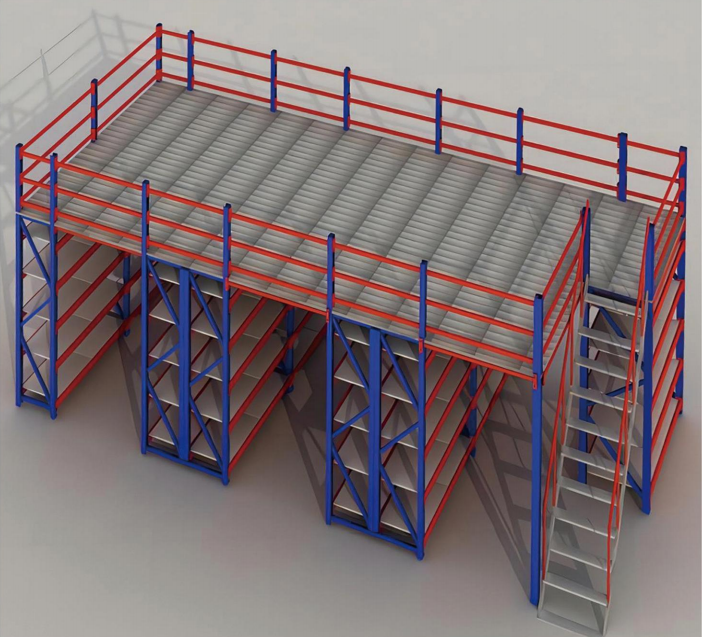

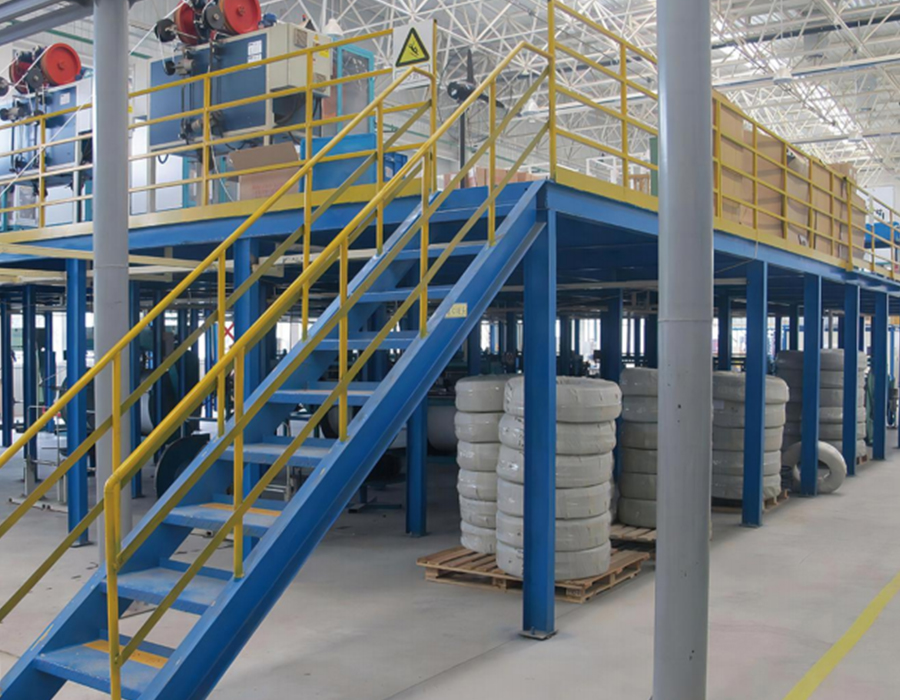

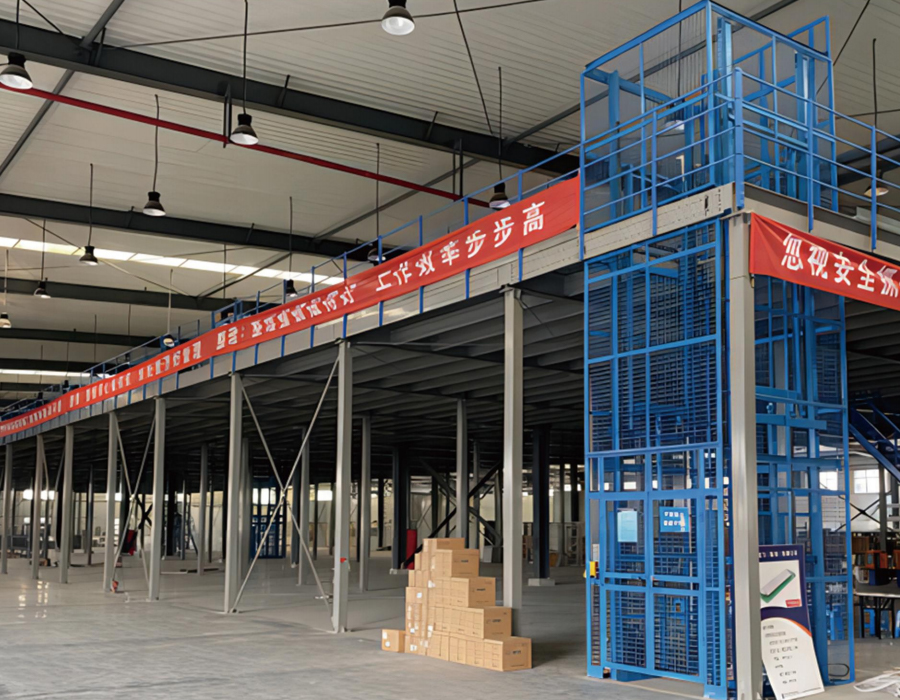

Integratie van verticale transportbanden en goederenliften in het ontwerp van mezzanine-reksystemen

Een mezzanine-reksysteem dat uitsluitend afhankelijk is van trappen voor verticale goederenbewegingen wordt een knelpunt in de productiviteit naarmate de doorvoer toeneemt. De integratie van verticale transportbanden, goederenliften of palletliften in de mezzaninestructuur is een ontwerpoverweging die in de planningsfase van de lay-out moet worden aangepakt; het achteraf inbouwen van deze elementen in een voltooide mezzanine-installatie is aanzienlijk complexer en duurder dan ze vanaf het begin te integreren.

De structurele implicatie van een goederenliftschacht die een mezzaninedek binnendringt, is dat de dekopening volledig moet worden omlijst met structurele trimmerbalken die in staat zijn de belastingen te richten die anders zouden zijn gedragen door de onderbroken secundaire balken. De trimmerbalken brengen deze omgeleide belastingen over naar de dichtstbijzijnde primaire balken, die de afmetingen moeten hebben om het extra zijriviergebied te dragen. Voor grote liftopeningen – een palletlift met een platform van 1.200 mm x 1.200 mm vereist een dekopening van ongeveer 1.500 mm x 1.500 mm inclusief vrije ruimte – kunnen de belastingen van de trimmerbalken aanzienlijk zijn en kan er een extra mezzaninekolom naast de opening nodig zijn om een ​​kort laadpad naar de fundering te bieden.

Naast de structurele omlijsting vereist de interface tussen de lift en het mezzaninedek bijzondere aandacht op drie gebieden:

• Nivelleringstolerantie: Goederenliften en verticale transportbanden moeten op het niveau van de tussenverdieping aankomen binnen ±5 mm van het afgewerkte dekoppervlak voor een soepele overdracht van trolleys en pallets. Structurele doorbuiging van het mezzaninedek onder belasting en het inzakken van de liftfundering in de loop van de tijd kunnen er zowel voor zorgen dat het liftplatform als het dek na installatie afwijken van de uitlijning. Door verstelbare nivelleerinrichtingen op het landingspunt van de lift te specificeren, in plaats van vaste dorpelplaten, is heruitlijning mogelijk zonder structurele aanpassingen.
• Randbeveiliging bij de dekopening: De opening van het mezzaninedek voor de liftschacht vormt een valgevaar wanneer het liftplatform zich niet op de tussenverdieping bevindt. Vergrendelde veiligheidspoorten – hekken die alleen open kunnen als het liftplatform aanwezig en waterpas is – zijn de juiste specificatie voor elke goederenlift die wordt gebruikt in een bemande tussenverdieping. Eenvoudige kettingbarrières of scharnierende hekken zonder vergrendeling zijn in de meeste rechtsgebieden niet voldoende om te voldoen aan de industriële veiligheidsvoorschriften.
• Trillingsisolatie: Verticale transportbanden en heen en weer gaande liften genereren periodieke trillingen die via hun montagestructuur worden overgebracht naar het tussenverdiepingsframe. Zonder isolatiebevestigingen tussen de basis van de transportband en de mezzaninestructuur, vermoeit deze trilling de boutverbindingen en kunnen stellingbevestigingen in aangrenzende vakken losraken gedurende maanden van continu gebruik. Antivibratiesteunen of isolatiekussens op het basisframe van de transportband moeten standaard worden gespecificeerd, niet als een optionele upgrade.

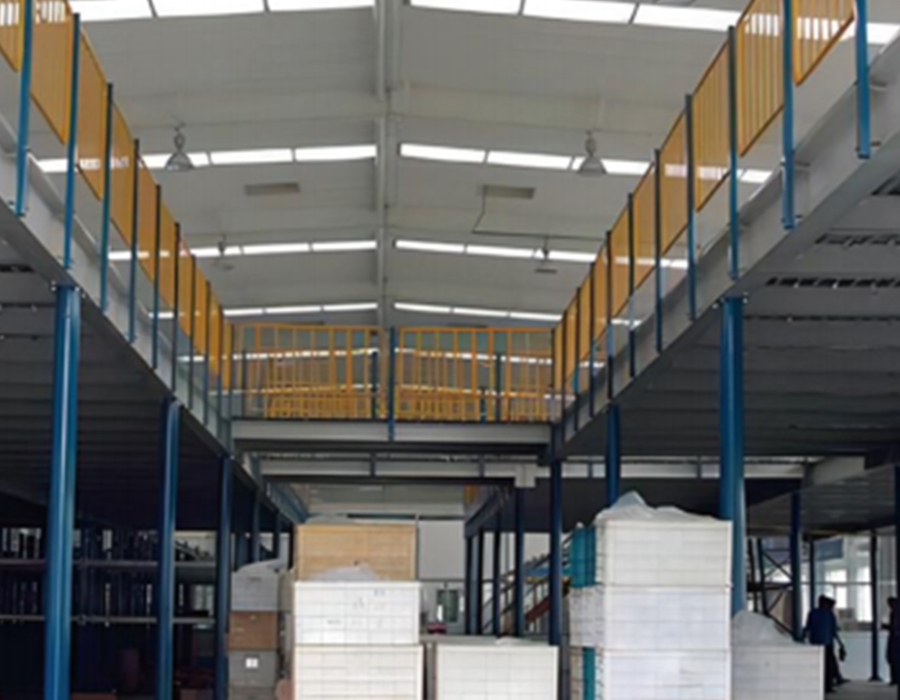

Modulaire versus op maat gemaakte mezzaninestructuren: waar het kostenverschil feitelijk ligt

De keuze tussen een modulair mezzanine-reksysteem – opgebouwd uit gestandaardiseerde, vooraf ontworpen componenten in vaste stappen – en een volledig op maat gemaakte structuur wordt vaak voorgesteld als een eenvoudige kostenvergelijking waarbij modulair goedkoper is. Dit frame is accuraat in veel standaardtoepassingen, maar faalt in specifieke omstandigheden waarin de beperkingen van modulaire systemen verborgen kosten genereren die alleen tijdens de installatie of het gebruik verschijnen en niet in de oorspronkelijke prijsopgave.

Modulaire mezzaninesystemen bereiken hun kostenefficiëntie door gestandaardiseerde kolomafmetingen met vaste hoogtestappen (doorgaans stappen van 100 mm of 150 mm), gestandaardiseerde liggeroverspanningen in vaste breedtes (gewoonlijk 2.000 mm, 2.500 mm, 3.000 mm) en vooraf ontworpen verbindingsdetails die identiek over de hele constructie worden herhaald. Deze standaardisatie vermindert de engineeringtijd en fabricagekosten voor rechthoekige mezzanine-voetafdrukken in gebouwen met normale afmetingen dramatisch. Uit de kostenvergelijking blijkt dat modulaire systemen onder deze omstandigheden 20 tot 35% in het voordeel zijn ten opzichte van gelijkwaardige aangepaste structuren.

De omstandigheden waarin modulaire systemen hun kostenvoordeel verliezen, zijn onder meer:

• Onregelmatige gebouwgeometrie: Niet-rechthoekige mezzanine-voetafdrukken – L-vormen, afgesneden hoeken om kolommen te vermijden, of tussenverdiepingen die rond structurele elementen lopen – vereisen op maat gesneden balken en niet-standaard verbindingsdetails die de fabricage-efficiëntie van het modulaire systeem elimineren, terwijl de beperkingen van de vaste afmetingen behouden blijven.
• Hoge puntbelastingen: Standaard modulaire mezzaninecomponenten zijn ontworpen volgens specifieke UDL-classificaties. Waar stellingen of apparatuur geconcentreerde belastingen opleggen waarvoor verbeterde balken of extra kolommen binnen een standaardmodule nodig zijn, moet het modulaire systeem lokaal worden aangepast – wat vaak meer kost dan het vanaf het begin integreren van de upgrade in een aangepast ontwerp.
• Strenge hoogtebeperkingen: Modulaire systemen bieden beperkte mogelijkheden om de structurele diepte te minimaliseren, omdat balkprofielen door het standaard productassortiment worden bevestigd. Aangepaste fabricage maakt optimalisatie van de liggerdiepte mogelijk met behulp van cellenbalken, raatliggers of niet-standaard secties die 100–200 mm vrije ruimte terugkrijgen in hoogtekritische gebouwen.

Onze magazijn mezzanine stalen platformstellingen systemen zijn beschikbaar in zowel modulaire als volledig op maat gemaakte configuraties, ontwikkeld via ons R&D-centrum van 1.500 vierkante meter en geproduceerd over zes speciale productielijnen. Dit betekent dat de structurele oplossing nauwkeurig kan worden afgestemd op de geometrie van het gebouw en de belastingsvereisten in plaats van het gebouw te dwingen zich te conformeren aan een standaard productraster.

Beheer van differentiële schikkingen tussen mezzaninekolommen en bestaande rackstructuren

In magazijnfaciliteiten waar een stellingsysteem op de tussenverdieping wordt geïnstalleerd in de buurt van of structureel verbonden is met bestaande palletstellingen voor zwaar gebruik, is de differentiële schikking tussen de tussenzuilen en de aangrenzende stellingstaanders een onderhoudsprobleem op de lange termijn dat zelden wordt aangepakt bij de installatieplanning. Beide structuurtypen leggen aanzienlijke puntbelastingen op de vloerplaat van het magazijn op, maar dit gebeurt via verschillende grondplaatgebieden, bij verschillende belastingsintensiteiten en met verschillende belastingsgeschiedenissen - omstandigheden die in de loop van de tijd verschillende zettingssnelheden veroorzaken.

Mezzaninekolommen leggen doorgaans hogere aanhoudende puntbelastingen op dan staanders van palletstellingen - een mezzaninekolom die 40-60 ton vloer, levende belasting en stellingen erboven ondersteunt, genereert een grondplaatdruk die een orde van grootte hoger is dan een standaard palletstellingstaander onder dezelfde voetafdruk. Als beide op dezelfde betonplaat met een uniforme dikte zijn gefundeerd, zal de mezzaninekolom een ​​grotere doorbuiging van de plaat en langdurige kruipzetting veroorzaken dan de aangrenzende rekstijl. Over een periode van twee tot vijf jaar kan deze differentiële zetting een relatieve verticale verplaatsing van 5 tot 15 mm veroorzaken tussen mezzaninekolommen en aangrenzende rijen rekken. Dit is voldoende om een ​​meetbare buiging teweeg te brengen in de staanders van rekken die fysiek zijn verbonden met of steunen tegen de mezzanineconstructie, en om een ​​zichtbare helling op het mezzaninedekoppervlak te creëren die de stabiliteit van de pallets en het hanteren van apparatuur op wielen beïnvloedt.

De juiste structurele aanpak is om de tussenverdieping en eventuele aangrenzende stellingen te behandelen als onafhankelijke constructies met een bewuste bewegingsvoeg ertussen, ongeacht hoe dicht ze bij elkaar zijn. Mezzaninekolommen moeten aan de vloer worden verankerd door middel van basisplaten die zo groot zijn dat ze de vloerdruk beperken tot een niveau dat consistent is met het draagvermogen van de vloer op lange termijn, en niet alleen met de vloeigrens op korte termijn. Waar bekend is dat de plaat dun is of dat de ondergrond samendrukbaar is, is grondverbetering onder de locaties van mezzaninekolommen – door middel van verdichtingsvoegen of de installatie van micropalen – een betrouwbaardere langetermijnoplossing dan proberen de lasten van de mezzanine te verdelen via alleen te grote grondplaten.
