Stalen palletconstructiemethoden en hoe deze de ladingsverdeling beïnvloeden

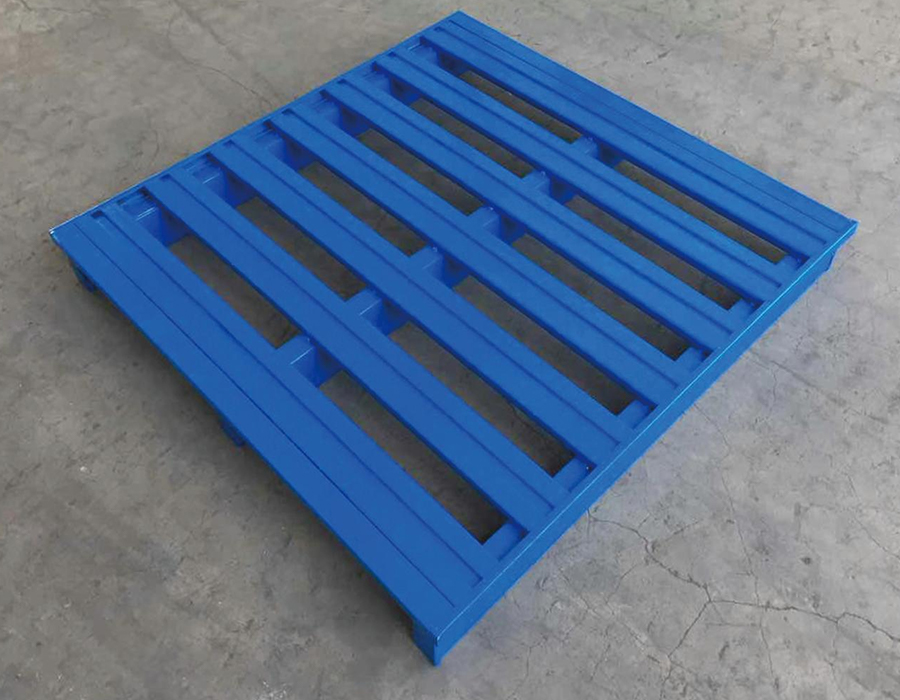

Stapelbare stalen pallets worden vervaardigd met behulp van een van de drie belangrijkste constructiebenaderingen: een gestempeld dek met gelaste buispoten, een volledig gelast structureel frame met gaas- of roosterdek en een gerolvormd profielsamenstel met geschroefde of gelaste verbindingen. Elke methode levert een ander intern laadpad op, wat directe gevolgen heeft voor de manier waarop puntlasten van goederen, vorkheftrucktanden en stapelkrachten door de palletstructuur worden overgebracht.

Gestempelde dekpallets concentreren de spanning op de kruising tussen het vlakke dekoppervlak en de pootkolommen. Onder hoge puntbelastingen – zoals een machinebasis of een motorblok dat op een kleine voetafdruk rust – kunnen gestempelde dekken spanningsbreuken ontwikkelen rond de laszone van de poten als de staaldikte van het dek onvoldoende is voor de toepassing. Een dekdikte van minimaal 3,0 mm met doorlopende lasnaden aan het pootframe is de praktische drempel voor middelzwaar tot zwaar industrieel gebruik. Volledig gelaste structurele framepallets verdelen de belastingen gelijkmatiger over de framedelen zelf, waardoor ze toleranter worden voor excentrische belasting. Het gaas- of roosterdek in deze ontwerpen is in de eerste plaats een productondersteuningsoppervlak en niet een structureel element, wat betekent dat het selecteren van de juiste maasopening van belang is voor kleine of onregelmatig gevormde goederen die in grote openingen kunnen vervormen of erdoor kunnen vallen.

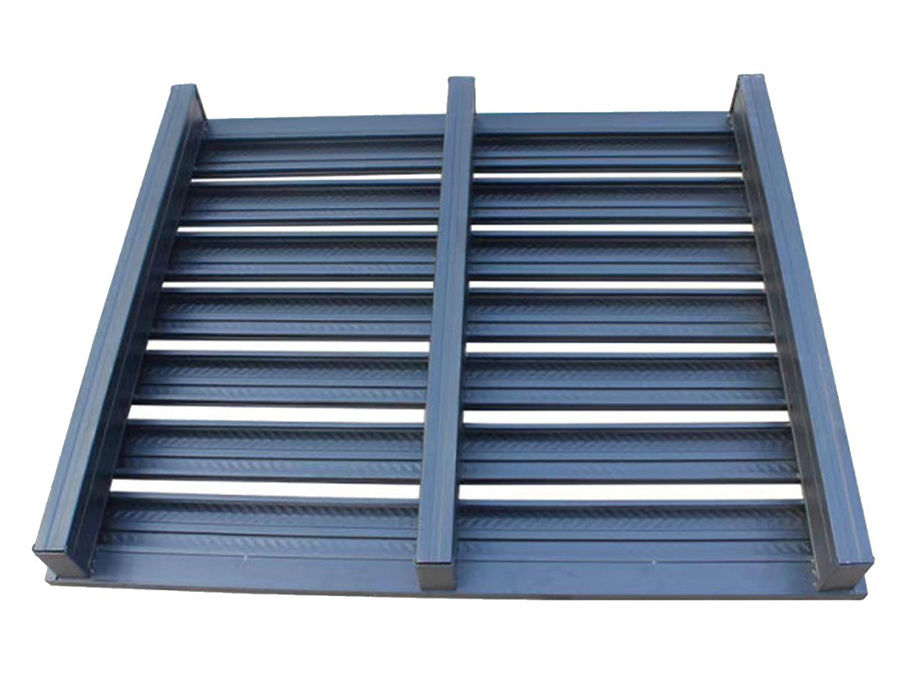

Gerolvormde profielconstructies bieden de beste sterkte-gewichtsverhouding wanneer de profielgeometrie goed is ontworpen: een loper met hoedprofiel of kokerprofiel bereikt een hoge buigstijfheid met minder staal dan een gelijkwaardige vlakke plaat. Bij Huijian richt ons R&D-centrum zich specifiek op profieloptimalisatie voor magazijnapparatuur, en dezelfde technische logica toegepast op ons stellingbalkontwerp geeft aan hoe we structurele efficiëntie benaderen in de constructie van stalen pallets.

Ontwerp van stapelpalen: vast versus verwijderbaar versus opvouwbaar

Het stapelmechanisme is het kenmerk dat stalen palletfamilies het meest van elkaar onderscheidt, en de keuze tussen vaste, verwijderbare en inklapbare staandersystemen heeft aanzienlijke operationele gevolgen die veel verder reiken dan de opslaghoogte.

Vaste hoekpalen

Vaste hoekpalen zijn permanent aan het palletframe gelast en zorgen voor de hoogste stapelstijfheid. Ze zijn de juiste keuze als de stapelhoogte consistent is, goederen altijd volgens hetzelfde laadpatroon worden gestapeld en de pallets uitsluitend met een vorkheftruck worden afgehandeld. Omdat vaste palen niet kunnen worden verwijderd om ze in elkaar te nestelen als ze leeg zijn, genereren ze aanzienlijke logistieke retourkosten. Een stapel van vier geladen pallets met vaste stijlen neemt hetzelfde vloeroppervlak in beslag als een enkele pallet; een stapel van vier lege pallets met vaste palen neemt ook hetzelfde vloeroppervlak in beslag, maar vereist aanzienlijk meer verticale ruimte dan een gelijkwaardig opvouwbaar of verwijderbaar paalsysteem dat plat wordt teruggestuurd. Bij een operatie met grote volumes waarbij honderden lege pallets door de toeleveringsketen worden teruggevoerd, vertaalt dit verschil in lege stapeldichtheid zich rechtstreeks in de bezettingsgraad van de vrachtwagens en de transportkosten.

Verwijderbare postsystemen

Verwijderbare palen worden in hoekdozen op het palletdek gestoken en worden vastgezet met pinsloten, frictieclips of boutkragen. Wanneer gedemonteerd kunnen het palletdek en de staanders plat worden gestapeld, waardoor de lege hoogte van een stapel van vier eenheden wordt teruggebracht van ongeveer 1600–1800 mm tot minder dan 400 mm – een vermindering van 75–80% in de verticale opslagruimte voor leeggoed. Het compromis is de stijfheid van de gewrichten: de post-to-socket-verbinding introduceert een mate van beweging die de algehele stapelstabiliteit vermindert, vooral onder zijdelingse krachten tijdens transport. Het specificeren van paalmoffen met een minimale ingrijpingsdiepte van 60 mm en een positief vergrendelingsmechanisme in plaats van alleen wrijvingsretentie verkleint dit risico aanzienlijk.

Opvouwbare framesystemen

Opvouwbare stalen palletsystemen maken gebruik van scharnierende zijframes die, wanneer ze leeg zijn, plat op de basis kunnen worden gevouwen. Ze bieden de beste lege retourdichtheid, maar hebben complexere scharniermechanismen die kwetsbaar zijn voor schade bij ruwe behandeling. Slijtage van de scharnierpen is het belangrijkste onderhoudsprobleem op de lange termijn; Door gehard stalen scharnierpennen te specificeren en te ontwerpen voor eenvoudige vervanging ter plaatse, wordt de levensduur aanzienlijk verlengd. Voor operaties die zowel stijfheid bij het stapelen als efficiënt leeg retourneren vereisen, vormen opvouwbare systemen met versterkte scharnierconstructies het beste technische compromis.

Oppervlaktebehandelingen voor stalen pallets die onder verschillende omgevingsomstandigheden worden gebruikt

De juiste oppervlaktebehandeling voor een metalen pallets hangt sterk af van de bedrijfsomgeving – niet alleen van het magazijninterieur, maar van de volledige cyclus waar de pallet doorheen reist, inclusief buitenopstelplaatsen, containervervoer, koude opslag en eventuele blootstelling aan chemicaliën of wasbeurten. Een behandeling die adequaat presteert in een droog distributiecentrum kan binnen enkele maanden mislukken in een voedselverwerkings- of logistieke kustomgeving.

Een vaak over het hoofd geziene factor is de behandeling van randen en lasnaden. Snijranden en laszones zijn de eerste plaatsen waar corrosie ontstaat, omdat de hechting van de coating het zwakst is bij scherpe hoeken en door hitte beïnvloede zones. Het specificeren van een minimale coatingdikte aan de randen (waarbij doorgaans ten minste 60% van de dikte van het vlakke oppervlak na het aanbrengen overblijft) en het ervoor zorgen dat lasspatten vóór de behandeling gelijk worden geslepen, zijn kwaliteitsindicatoren die duurzame pallets onderscheiden van pallets die al in het eerste jaar van gebruik roestvlekken vertonen.

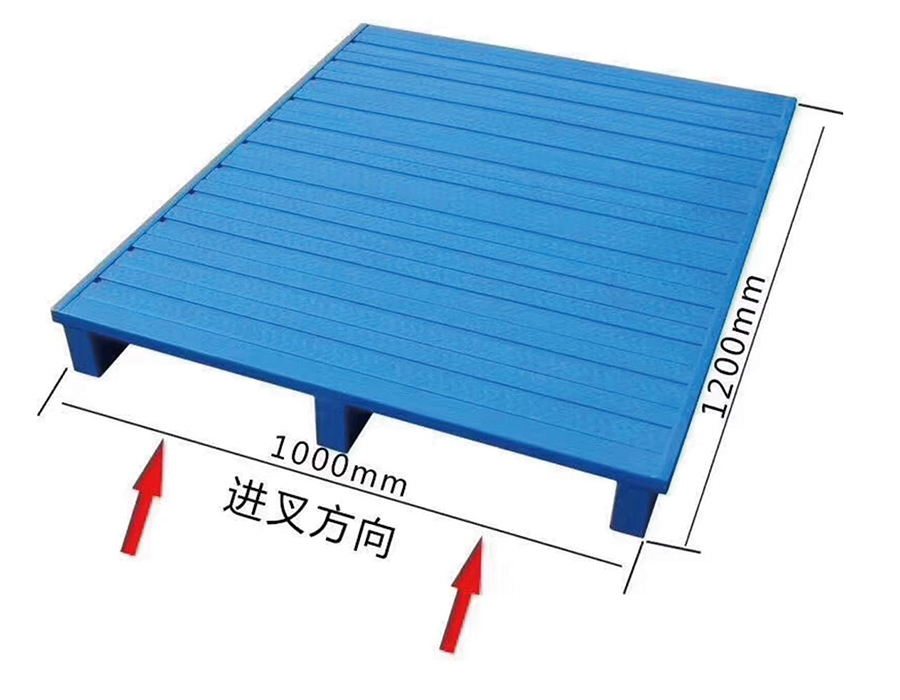

Specificaties van vorkheftrucktandenzakken en hun compatibiliteit met handlingapparatuur

De afmetingen van de tandenzakken van stalen pallets zijn niet gestandaardiseerd in de hele sector, en de discrepantie tussen de geometrie van de palletzakken en de afmetingen van de vorkheftrucktanden is een belangrijke bron van operationele schade en inefficiëntie bij het hanteren. De primaire afmetingen die moeten worden gespecificeerd zijn de breedte en hoogte van de zakopening, de lengte van het tandkanaal (diepte in de pallet) en de speling tussen de bovenkant van de tand en de onderkant van het dekoppervlak.

Standaard vorkheftrucks met contragewicht gebruiken doorgaans tanden van 100–125 mm breed en 35–45 mm dik. Een tandenzak met een interne breedte van 130 mm en een interne hoogte van 50 mm biedt voldoende ruimte voor in- en uitstappen zonder overmatige zijdelingse speling waardoor de pallet zou kunnen verschuiven tijdens het heffen. Reachtrucks, die vaak worden gebruikt in stellingen met smalle gangpaden, hebben echter vaak een grotere tandafstand en verschillende tandprofielen. Wanneer stalen pallets bedoeld zijn voor gebruik in een gemengd wagenpark van handlingapparatuur, voorkomt het ontwerpen van zakken op basis van de bredere tandgeometrie van de reachtruck in plaats van de tandgeometrie van het tegengewicht het veelvoorkomende probleem van tanden van reachtrucks die technisch gezien in de zak terechtkomen, maar onder belasting contact maken met de zijwanden van de zak, waardoor het zakframe wordt belast in plaats van de lading op het tandvlak te ondersteunen.

Pallets met vierzijdige invoer – waarbij de tandzakken in beide assen lopen – introduceren een structurele complexiteit: het kruispunt van de zakken vermindert de dekondersteuning in de middenzone van de pallet, wat precies is waar de buigmomenten het grootst zijn onder gelijkmatig verdeelde belastingen. Goed ontworpen stalen pallets met vier ingangen compenseren dit met een versterkte middenrug die tussen de kruispunten van de vakken loopt. Het inspecteren of deze versteviging aanwezig is, is een snelle veldcontrole die structureel gezonde vierwegpallets onderscheidt van pallets waarbij het dek doorzakt na matig gebruik.

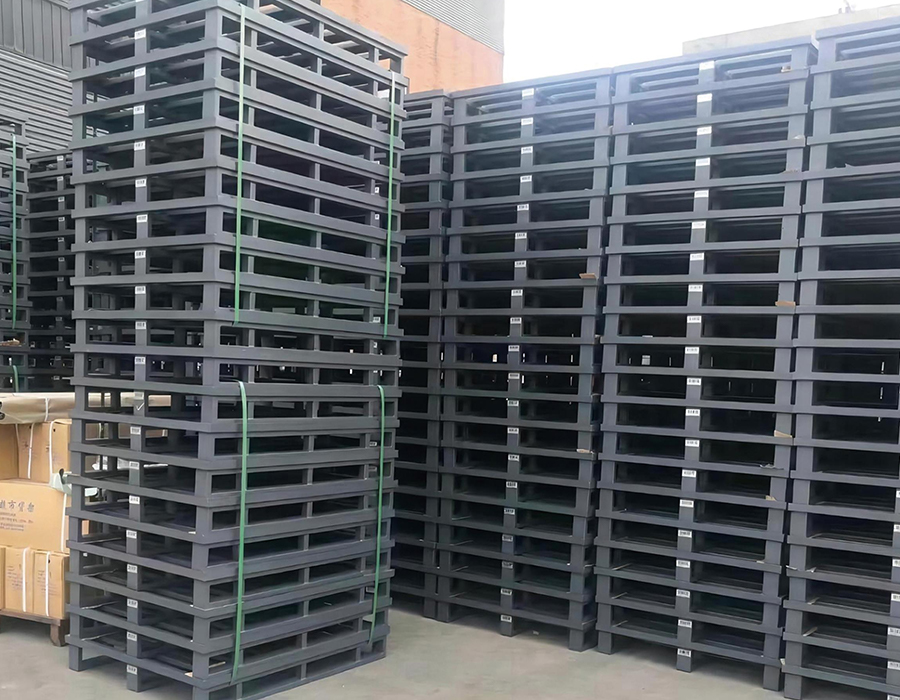

Berekening van het stapelvermogen: waarom de onderste pallet meer draagt dan de nominale belasting

Een vaak verkeerd toegepaste aanname bij het stapelen van stalen pallets is dat de nominale dynamische belasting per pallet in gelijke mate van toepassing is op elke eenheid in een stapel. In werkelijkheid draagt ​​de onderste pallet in elke gestapelde kolom de cumulatieve belastingen van alle eenheden erboven – en de manier waarop deze ladingen door de stapelpalen of frames worden overgebracht, introduceert spanningsconcentraties in de hoekzones die de puntbelastingstolerantie van het dek kunnen overschrijden, zelfs als het totale gewicht binnen de classificatie per pallet valt.

Denk aan een vierhoge stapel pallets, elk beladen tot 800 kg. De onderste pallet draagt ​​3.200 kg aan bovenopliggende belasting, volledig overgebracht via vier hoekpaalcontactpunten. Als elk contactoppervlak 50×50 mm is, is de nominale draagdruk op elk contactpunt 3.200 kg ÷ 4 contactpunten ÷ 0,0025 m² = 3.200 kPa – ruim boven wat de meeste magazijnvloercoatings en sommige betonmengsels kunnen verdragen zonder schade aan het oppervlak en een aanzienlijke geconcentreerde spanning op de hoekzone van de onderste pallet. Dit is de reden waarom de stapelbelastingswaarden in gerenommeerde specificaties afzonderlijk worden vermeld van de belastingswaarden voor enkele eenheden, en waarom het cijfer voor de stapelcapaciteit per eenheid meestal lager is dan de belastingswaarde voor één laag.

Houd bij het plannen van stapelconfiguraties altijd rekening met de door de fabrikant opgegeven stapelbelasting (niet de dynamische belasting per plank) en pas een veiligheidsfactor van minimaal 1,25× toe voor omgevingen waar de stapel lichte schokken kan ondervinden van passerende vorkheftrucks of trillingen van machines in de buurt. Ons technische team bij Huijian biedt begeleiding bij de stapelconfiguratie als standaardonderdeel van het productspecificatieproces, waardoor klanten scenario's van overstapeling kunnen vermijden die zowel de palletintegriteit als de vloerveiligheid in gevaar zouden brengen.

Onderhoudsinspectieprotocollen voor stalen pallets die langdurig worden gebruikt

Stalen pallets hebben een theoretische levensduur die vele malen groter is dan die van houten alternatieven, maar het bereiken van die lange levensduur vereist een gestructureerd inspectie- en onderhoudsprotocol in plaats van een run-to-fail-operatie. De meest voorkomende storingsoorzaken bij stalen pallets met een lange levensduur zijn voorspelbaar en detecteerbaar lang voordat ze lastdalingen of handlingincidenten veroorzaken.

• Inspectie van lasscheuren: De laslocaties met de hoogste spanning op een stalen pallet zijn de verbindingen tussen de poten en het dek en de lassen tussen de mof en het frame. Deze moeten bij werkzaamheden met een hoge cyclus elke 6 maanden visueel worden geïnspecteerd en bij lichter gebruik om de 12 maanden. Lasscheuren in een vroeg stadium verschijnen als een dunne oppervlaktescheur met lichte roestvlekken aan de randen. Een gescheurde las die vroegtijdig wordt opgemerkt, kan worden gerepareerd door te slijpen en opnieuw te lassen; een die zich voortplant naar het moedermetaal vereist een uitgebreidere reparatie of vervanging van componenten.
• Beoordeling van paal- en mofslijtage: Bij systemen met verwijderbare palen slijten de mofboring en de paalbasis tegen elkaar gedurende duizenden insteekcycli. Aanvaardbare slijtagetolerantie bedraagt ​​doorgaans ±1,5 mm van de oorspronkelijke pasmaat; daarnaast wordt de post-to-socket-verbinding los genoeg om zijdelingse beweging onder stapelbelastingen mogelijk te maken. Het meten van de boringdiameter van de socket met een eenvoudige schuifmaat tijdens gepland onderhoud identificeert welke sockets de vervangingsdrempel naderen.
• Controle van de vlakheid van het dek: Permanente doorbuiging van het dek – in tegenstelling tot elastisch buigen onder belasting – geeft aan dat het dek overbelast is of schade heeft opgelopen door schokken. Een liniaal over het dekoppervlak mag geen opening vertonen die groter is dan 5 mm over een overspanning van 500 mm. Pallets met een grotere permanente zetting moeten uit de stapelservice worden gehaald en uitsluitend als vloeropslag met één verdieping worden gebruikt totdat ze zijn gerepareerd.
• Coatingintegriteit en corrosie in kaart brengen: Coatingschade moet worden gedocumenteerd op basis van de locatie op het palletoppervlak. Geïsoleerde randchips in omgevingen met een lage luchtvochtigheid kunnen worden aangepakt met een koude zinkspray. Corrosie die tot het basismetaal is doorgedrongen over een oppervlak van meer dan 50 cm² – vooral in de buurt van structurele lasnaden – rechtvaardigt een volledige hercoating na oppervlaktevoorbereiding, omdat spotbehandeling de reeds begonnen corrosie van de onderlaag niet kan tegenhouden.
• Vervorming van de tandzak: Herhaaldelijke invoer van vorkheftrucks onder enigszins verkeerd uitgelijnde hoeken veroorzaakt een geleidelijke vervorming van de tandzakopeningen, waardoor de effectieve invoerbreedte wordt verminderd en het risico op tandbelasting op het zakframe toeneemt in plaats van op een vlakke lagering. Zakopeningen die meer dan 10 mm ten opzichte van de nominale waarde zijn gesloten, moeten opnieuw worden gevormd met een hydraulische spreider voordat de vervorming overgaat in scheuren.

Door een pallet-ID-tagging-systeem in te voeren – zelfs een eenvoudig gestempeld nummer op elke eenheid – kunnen onderhoudsgegevens aan individuele pallets worden gekoppeld, waardoor het mogelijk wordt om eenheden met veel storingen vroegtijdig te identificeren en te onderzoeken of de oorzaak een fabricagefout is, een specifiek verwerkingsstation of een bepaald producttype dat wordt opgeslagen.
