Hoe het laadvermogen van uw vloer uw stellingindeling bepaalt
Voordat een stellingsysteem wordt geselecteerd, moet het structurele draagvermogen van de magazijnvloer worden beoordeeld – niet alleen opgemerkt, maar ook gebruikt als een actieve beperking bij het systeemontwerp. De meeste standaard industriële betonvloeren dragen tussen de 3.000 en 6.000 kg per vierkante meter, maar dit cijfer is zelden uniform over de hele plaat. Gebieden in de buurt van dilatatievoegen, afvoerkanalen of oudere reparatieplekken kunnen een aanzienlijk verminderde capaciteit hebben. Het negeren van deze variaties leidt tot ongelijkmatige afwikkeling, kanteling van de racks en – in het ergste geval – catastrofale instorting.
De kritische berekening is het omzetten van de totale belasting van een volledig beladen rackbay in puntbelastingen op elke ankerpositie. Een dubbeldiep palletstellingsysteem dat pallets van 1.500 kg op vijf niveaus opslaat, concentreert bijvoorbeeld de krachten op slechts vier voetplaten. Als die grondplaten klein zijn en de vloer zwak is, kan de geconcentreerde druk per cm² gemakkelijk de veilige limieten overschrijden, zelfs als de "totale vloerbelasting" op papier prima lijkt. Het spreiden van grondplaten, het gebruik van seismische vloerankers of het installeren van lastverdelende stalen platen onder staanders zijn gebruikelijke technische oplossingen wanneer de vloersterkte marginaal is.
Bij Huijian voert ons technische team vloeronderzoeken ter plaatse uit als onderdeel van elk groot project, waarbij vloergegevens worden beschouwd als een niet-onderhandelbare input en niet als een bijzaak. Dit voorkomt dure aanpassingen na installatie.
De echte verschillen tussen selectieve, drive-in- en shuttle-stellingen
Deze drie typen stellingen worden vaak door elkaar gehaald, maar vertegenwoordigen fundamenteel verschillende filosofieën over voorraadtoegang en passen bij zeer verschillende operationele modellen.
| Typ | Toegangsmodus | Gebruik van de ruimte | Beste voor | Sleutelbeperking |
| Selectieve palletstellingen | Directe toegang tot iedere pallet | ~40–50% | Hoge SKU-diversiteit, frequente keuzes | Lage opslagdichtheid |
| Drive-in-stellingen | LIFO — vorkheftruck komt rijstroken binnen | ~75-85% | Bulkopslag, laag aantal SKU's, stabiele voorraad | Geen individuele pallettoegang; FIFO vereist drive-through |
| Shuttle-rekken | Halfautomatische FIFO of LIFO via gemotoriseerde shuttle | ~85-90% | Koude opslag, grootschalige bewerkingen met dezelfde SKU | Hogere kosten vooraf; afhankelijk van shuttle-accu/onderhoud |
De verborgen zwakte van drive-in-stellingen is rijstrookdiscipline: wanneer vorkheftrucks bij het binnenkomen enigszins verkeerd uitgelijnd zijn, stapelt schade aan de staander zich snel op. Met shuttle-stellingen wordt dit geëlimineerd door de vorkheftruck volledig van de rijbaan te verwijderen; de gemotoriseerde wagen handelt alle interne bewegingen af, waardoor het risico op schade aan de stellingen drastisch wordt verminderd. Voor koelopslagactiviteiten waarbij de arbeidskosten en de openingstijden van de deur van cruciaal belang zijn, betalen shuttlesystemen zich doorgaans binnen twee tot drie jaar terug, ondanks hogere initiële investeringen.

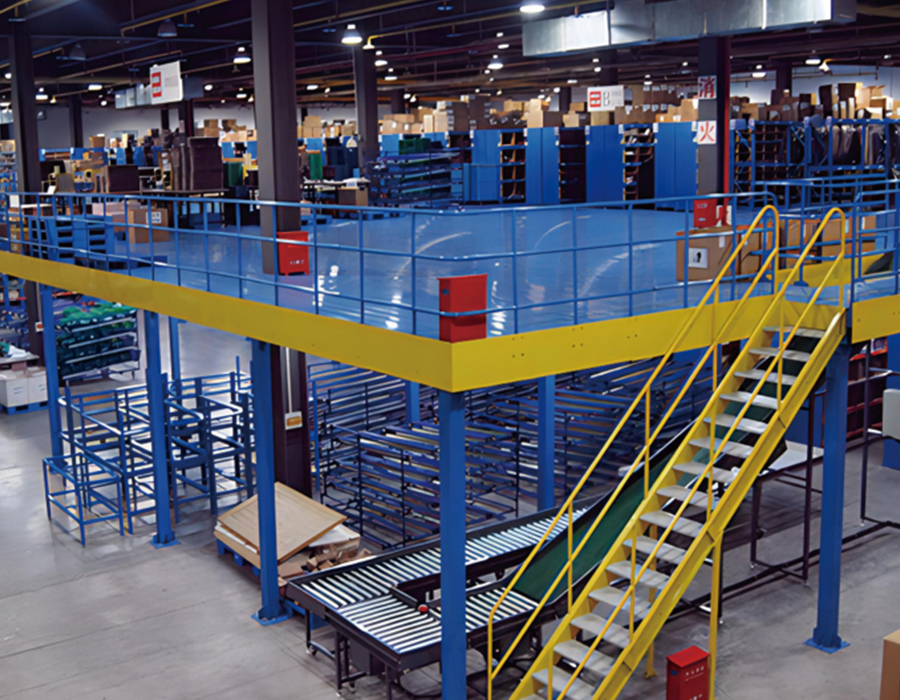

Waarom de kolomafstand in mezzaninevloeren meer invloed heeft dan alleen de hoofdruimte
Entresolvloersystemen in magazijnen worden vaak vooral beoordeeld op draagvermogen en vrije hoogte, maar de afstand tussen de kolommen heeft een minder voor de hand liggend maar diepgaand effect op de operationele flexibiliteit. Smallere kolomroosters (bijvoorbeeld 2 m x 2 m) maken lichter constructiestaal en lagere kosten mogelijk, maar ze fragmenteren de onderliggende plattegrond, waardoor obstakels ontstaan voor vorkheftrucks, transportbandroutes en toekomstige herconfiguratie. Bredere roosters (bijvoorbeeld 6 x 6 m) vereisen zwaardere balken en hogere staalkosten, maar leveren open, onbelemmerde zones onder de mezzanine op die plaats bieden aan volledige gangpaden met palletstellingen.
De beslissing is niet louter structureel; ze moet geïntegreerd worden met het materiaalstroomplan. Als de ruimte onder de tussenverdieping automatiseringsapparatuur of stellingen met brede gangpaden zal huisvesten, voorkomt het vanaf het begin ontwerpen van een kolomraster van 4 meter of breder dat later dure structurele aanpassingen nodig zijn. Terrasmateriaal is ook van belang: stalen roosters zorgen voor licht- en luchtcirculatie, maar kunnen kleine voorwerpen laten vallen; Met hars gebonden spaanplaatvloeren creëren een stevig, lastverdelend oppervlak, maar vereisen meer aandacht voor vocht in vochtige omgevingen.
Classificatie van seismische zones en de praktische impact ervan op rackspecificaties
De Chinese nationale norm GB 50011 verdeelt regio's in seismische intensiteitszones van VI tot IX, en magazijnstellingen in zones VII en hoger moeten voldoen aan specifieke vereisten voor versteviging, verankering en materiaal die aanzienlijk verschillen van de standaardspecificaties. Veel kopers buiten regio's die gevoelig zijn voor aardbevingen onderschatten dit, maar faciliteiten in delen van Yunnan, Sichuan, Xinjiang en kustgebieden worden geconfronteerd met reële seismische risico's die technische oplossingen vereisen.
In de praktijk verandert seismische compliance het ontwerp van stellingen op verschillende manieren:
- Staande frames vereisen extra diagonale verstevigingselementen, waardoor het framegewicht toeneemt en de vrije breedte die beschikbaar is voor dragende balken op lagere niveaus wordt verkleind.
- Basisankers moeten op gecertificeerde diepten worden ingebed in beton met een gespecificeerde minimale druksterkte; achteraf geïnstalleerde chemische ankers zijn in de meeste zones acceptabel, maar moeten aan een trekproef worden onderworpen om de belastingen te verifiëren.
- Rijafstandhouders en rugverstevigingen die aangrenzende rijen verbinden, worden verplicht boven bepaalde hoogtes, waardoor de zijdelingse belastingen over het reksysteem worden verdeeld in plaats van ze te concentreren op individuele ankerpunten.
- De maximaal toegestane hoogte-diepteverhouding van het stellingsysteem wordt verkleind, wat in extreme seismische zones bredere basisframes of lagere opslaghoogtes kan vereisen.
Het specificeren van rekken volgens standaard (niet-seismische) toleranties in een Zone VIII-gebied is niet alleen een nalevingsrisico, maar ook een aansprakelijkheidsrisico. Onze intelligente magazijnopslagstellingen zijn ontworpen met seismische zonegegevens die in de ontwerpfase zijn geïntegreerd en die achteraf niet als selectievakje zijn toegevoegd.
Selectie van staalsoorten: Q235 versus Q345 en wanneer het verschil er toe doet
Q235 en Q345 zijn de twee meest voorkomende constructiestaalsoorten die worden gebruikt bij de productie van magazijnstellingen in China, en de keuze hiertussen wordt vaak verkeerd begrepen. De vloeigrens van Q345 (345 MPa) is ongeveer 47% hoger dan die van Q235 (235 MPa), wat betekent dat bij dezelfde doorsnede de Q345-componenten meer belasting dragen. De betekenisvolle vraag is echter niet 'wat is sterker', maar 'wat geschikt is voor de gespecificeerde belasting bij de gegeven geometrie van de dwarsdoorsnede'.
Voor selectieve stellingen op standaardhoogte (minder dan 6 m) die normale palletladingen vervoeren, presteren Q235 koudgewalste profielen met voldoende dikte betrouwbaar en bieden ze kostenefficiëntie. Waar de Q345 duidelijke voordelen biedt, zijn hoogbouwstellingen van meer dan 8 meter, zwaarbelaste inrijsystemen en mezzanine-constructiedelen waar doorbuigingsbeheersing onder aanhoudende belasting van cruciaal belang wordt. Het gebruik van Q345 om de sectiedikte te verminderen met behoud van de draagkracht is een legitieme technische aanpak, maar vereist een zorgvuldige verificatie dat de dunnere sectie de lokale knikweerstand in samengedrukte rechtopstaande kolommen niet in gevaar brengt.
Kopers die offertes voor stellingen beoordelen, moeten naast de belastingstabel ook de staalkwaliteitscertificering en de sectiedikte aanvragen, en niet alleen het nominale capaciteitscijfer. Een hoge nominale capaciteit die wordt bereikt door middel van materiaalkwaliteit kan geschikt zijn; een die wordt bereikt door niet-geverifieerde aannames over sectiegedrag is dat niet.
Rackschade begrijpen: hoe u deze classificeert en wanneer u deze moet vervangen
Schade aan stellingen door botsingen met vorkheftrucks is de meest voorkomende oorzaak van defecten aan magazijnstellingen, toch hebben veel faciliteiten geen formele schadeclassificatie of inspectieprotocol. De Europese norm EN 15635 en de gelijkwaardige richtlijnen van China erkennen beide een op risico gebaseerde benadering van schadebeoordeling, waarbij vervormingen in drie actieniveaus worden verdeeld.
Groen (aanvaardbaar — monitor)
Kleine beschadigingen aan het oppervlak, verfverlies of zeer kleine deukjes die de geometrie van de dwarsdoorsnede van de staander niet beïnvloeden. Er is geen lastvermindering vereist, maar de schade moet worden geregistreerd en opnieuw worden geïnspecteerd tijdens de volgende geplande cyclus.
Oranje (belastingsreductie vereist - reparatie plannen)
Zichtbare vervorming van de opstaande flens of het lijf, inclusief buigen, draaien of inkepingen die de gedefinieerde limieten overschrijden (doorgaans 3 mm laterale doorbuiging per 1 m staanderhoogte). Het vak moet worden ontladen of de belasting moet worden verminderd totdat het beschadigde onderdeel is vervangen. Het gebruik van een rekbeschermer of kolombeschermer als vervanging voor vervanging is op dit niveau niet acceptabel.
Rood (onmiddellijk lossen en isoleren)
Scheuren, scheuren, ernstig knikken of enige schade aan laszones. Het vak moet onmiddellijk worden gelost en afgezet, ongeacht hoe het rack zich onder de huidige belasting gedraagt. Rekken kunnen ladingen voorbij de zichtbare rek vervoeren, tot het punt waarop ze plotseling instorten.
Als een leveranciers van magazijnstellingen Met onze eigen productielijnen en R&D-mogelijkheden zijn we in staat gecertificeerde vervangende staanders en balken te leveren die qua afmetingen zijn afgestemd op geïnstalleerde systemen – een praktisch voordeel wanneer dringende reparaties nodig zijn zonder volledige systeemvervanging.
Optimalisatie van de hoogte van de liggerniveaus voor pallets met gemengde SKU's
Een van de meest over het hoofd geziene efficiëntiehefbomen bij de configuratie van magazijnstellingen is de liggerafstand: de verticale afstand tussen de liggerniveaus. Veel faciliteiten hanteren een uniforme bundelafstand over alle vakken op basis van de hoogste pallet in de inventaris, waardoor aanzienlijke verticale ruimte wordt verspild waar kortere pallets worden opgeslagen. Een meer gedisciplineerde aanpak omvat het segmenteren van het magazijn in zones met producthoogte en het dienovereenkomstig configureren van de bundelafstanden.
Een praktische methode is om op basis van inventarisgegevens een pallethoogteverdelingstabel samen te stellen en de drie of vier dominante hoogtebanden te identificeren. Baaien die speciaal voor elke band zijn bestemd, worden vervolgens geconfigureerd met een straalafstand die is afgestemd op die band, plus een hanteringsafstand van 100–150 mm. De cumulatieve ruimte die wordt teruggewonnen kan aanzienlijk zijn: in een 10 meter hoge ruimte levert de verschuiving van een uniforme steek van 2.000 mm (vier liggerniveaus) naar een steek van 1.350 mm voor een zone voor korte goederen vijf liggerniveaus op: een toename van 25% in palletposities binnen hetzelfde vloeroppervlak.
De beperking is operationeel: zones met gemengde hoogte vereisen een strikte slotting-discipline of een magazijnbeheersysteem (WMS) dat hoogtebewuste locatietoewijzing afdwingt. Zonder dit verdwijnen korte pallets onvermijdelijk naar hoge vakken en verdampt de efficiëntiewinst. Het aanpassen van de balken is eenvoudig bij standaard boutloze stellingen – balken worden binnen enkele minuten verplaatst – maar de organisatorische discipline om de zone-integriteit te behouden is de moeilijkere vereiste om vol te houden.
Wat ‘intelligent’ eigenlijk betekent in moderne magazijnstellingen
De term 'intelligente magazijnstellingen' wordt breed in de sector toegepast, maar de onderliggende technologieën variëren enorm qua volwassenheid en praktische waarde. Het is de moeite waard om onderscheid te maken tussen de lagen van intelligentie die momenteel commercieel bewezen zijn, en de lagen die bij de meeste toepassingen ambitieus blijven.
- Sensorgebaseerde belastingsbewaking integreert rekstrookjes of loadcellen in rekstaanders of balkverbindingen, waardoor realtime gewichtsgegevens worden verstrekt aan een centraal monitoringsysteem. Dit is volwassen technologie met duidelijke voordelen op het gebied van veiligheid en voorraadbeheer: overbelastingsgebeurtenissen veroorzaken waarschuwingen voordat structurele limieten worden bereikt.
- Geautomatiseerde opslag- en ophaalsystemen (AS/RS) geïntegreerd met stellingen – inclusief stapelkranen, miniload-systemen en autonome mobiele robots (AMR’s) die in stellingpaden werken – vertegenwoordigen een beproefde intelligente infrastructuur die hoge investeringen vergt. Deze zijn geschikt voor omgevingen met een hoge doorvoer en voorspelbare SKU's, in plaats van voor algemene opslag.
- RFID- en barcodelocatieverificatie op rack-face-niveau biedt pickbevestiging en realtime locatienauwkeurigheid binnen het WMS. Dit is goedkoop, wordt op grote schaal ingezet en verbetert de inventarisnauwkeurigheid daadwerkelijk als het correct wordt geïnstalleerd.
- Voorspellend onderhoud via trillingsanalyse op pendelvoertuigen, kranen en transportsystemen die zijn aangesloten op de stellinginfrastructuur is een opkomende toepassing – nuttig in geautomatiseerde omgevingen met veel gebruik, maar die meer geluid genereert dan signaal in handmatig bediende magazijnen.
Bij Huijian wordt onze intelligente stellingproductlijn ontwikkeld via ons R&D-centrum van 1.500 vierkante meter en ontworpen om te integreren met echte operationele systemen – niet om een label op de markt te brengen. Het doel is altijd om het juiste intelligentieniveau af te stemmen op de daadwerkelijke doorvoer, het SKU-profiel en de automatiseringsgereedheid van de activiteiten van elke klant.
