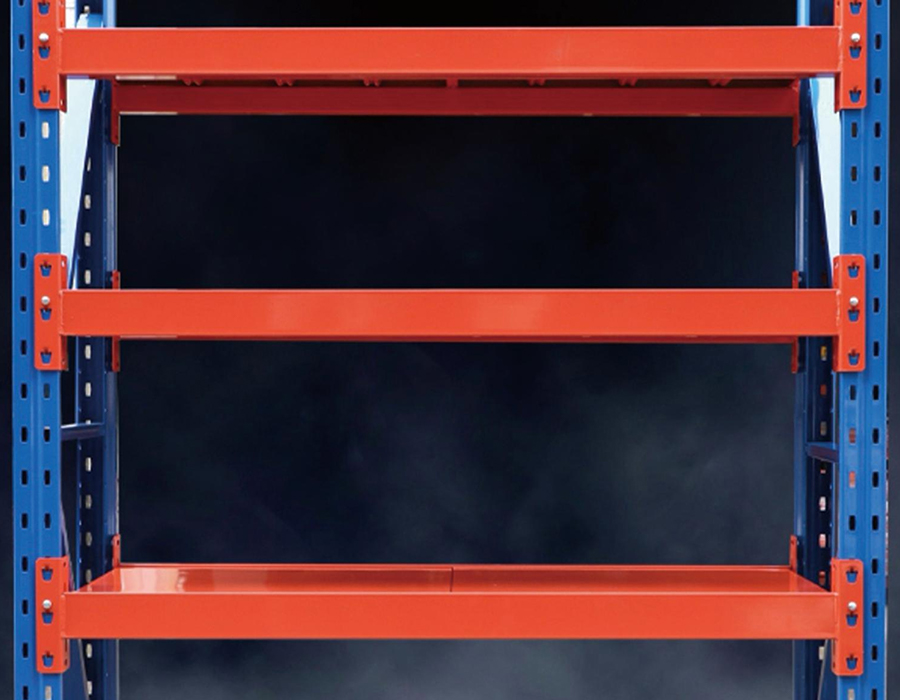

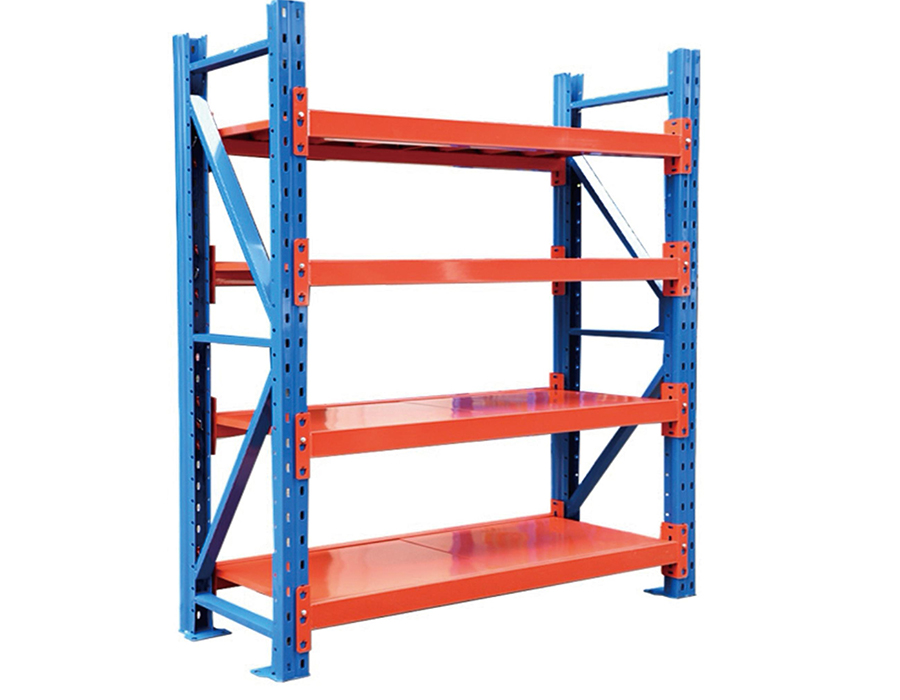

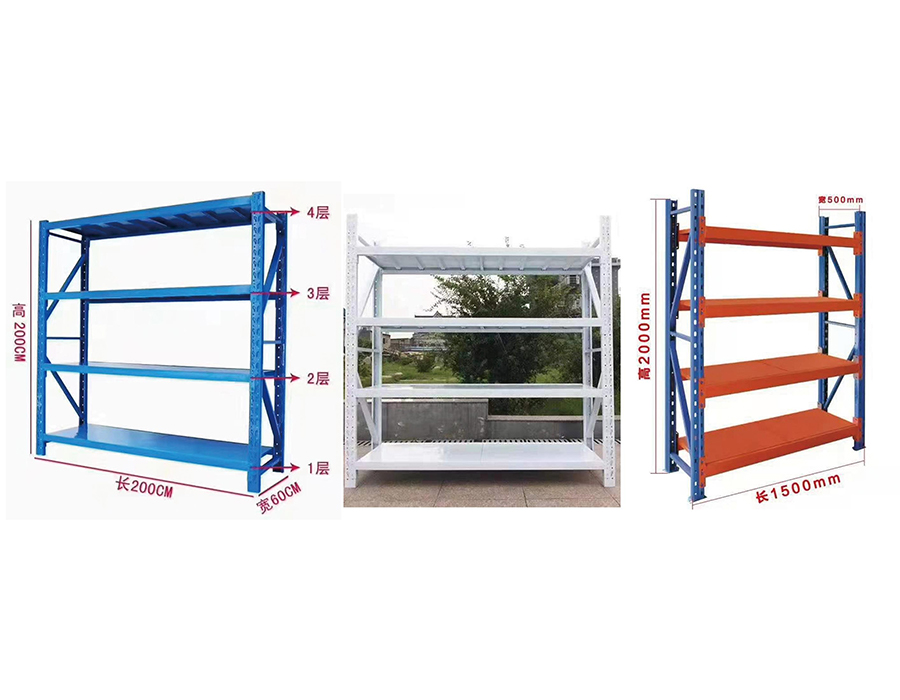

Middelzware boutloze stellingen (500-800 kg/laag)

Hoe staaldikte en profielvorm de prestaties van middelzware stellingen definiëren

Middelzware boutloze rekken neemt een structureel veeleisende middenweg in: het moet lasten per plank aankunnen die doorgaans variëren van 200 kg tot 500 kg, terwijl het kosteneffectief en herconfigureerbaar moet blijven. De twee variabelen die bepalen of een unit deze waarden daadwerkelijk haalt, zijn het basisstaalprofiel en de koudgewalste profielgeometrie van de balk. Deze twee factoren werken op elkaar in: een dikkere meter in een ondiep C-profiel zal slechter presteren dan een iets dunnere meter gevormd in een gesloten doos- of hoedprofiel, omdat het traagheidsmoment van de doorsnede – en niet het gewicht van de grondstof – de buigweerstand bepaalt.

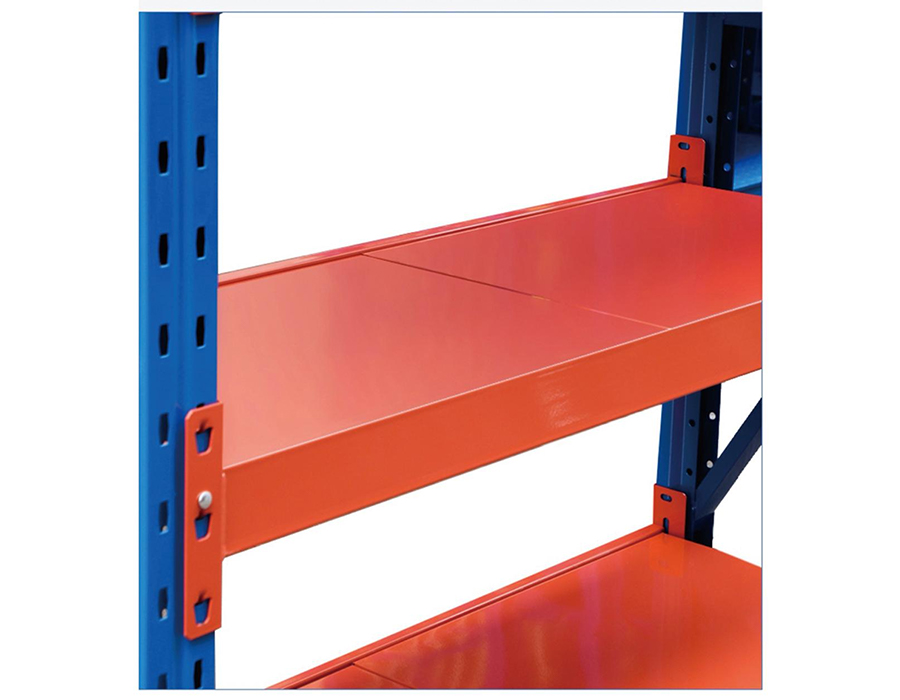

In de praktijk worden middelzware balken meestal geproduceerd in koudgewalst staal van 1,5 mm, 1,8 mm of 2,0 mm. De sprong van 1,5 mm naar 2,0 mm verhoogt het balkgewicht met ongeveer 33%, maar in combinatie met een geoptimaliseerd hoedprofiel kan het laadvermogen met 50-70% verbeteren bij gelijkwaardige overspanningen. Dit is de reden waarom twee stellingen met een vergelijkbare prijs, maar met verschillende specificaties, in de praktijk heel verschillend kunnen presteren. Bij Huijian worden onze middelzware balkprofielen ontworpen via ons eigen R&D-centrum om de materiaalefficiëntie in evenwicht te brengen met structurele output - een onderscheid dat duidelijk wordt als je doorbuigingscurven vergelijkt in plaats van alleen maar nominale belastingsaantallen.

De structurele logica achter perforatiepatronen voor rechtopstaande kolommen

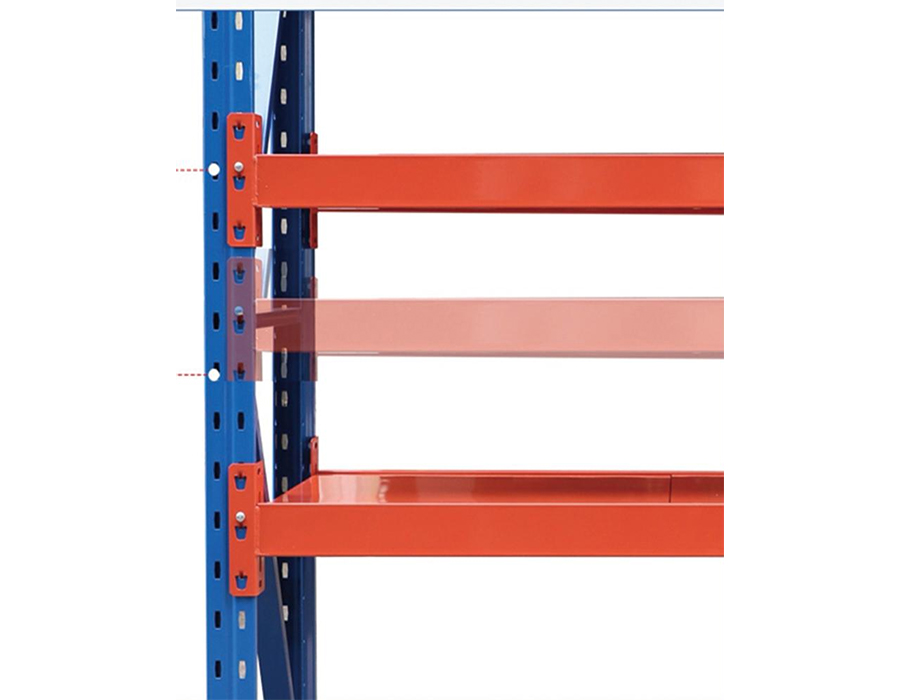

De rechtopstaande kolom met sleuven of geperforeerden is het bepalende element van inhaakstellingen, maar het perforatiepatroon zelf wordt tijdens de aanschaf zelden onder de loep genomen. Kolomperforaties hebben tegelijkertijd twee functies: ze vormen de verbindingspunten voor balkconnectoren en ze verkleinen het netto dwarsdoorsnedeoppervlak van de kolom, wat een directe invloed heeft op de drukbelastingscapaciteit. Deze twee doelstellingen staan ​​onder spanning: meer perforatiesleuven betekenen meer flexibiliteit maar minder kolomsterkte.

Staanders voor middelzwaar gebruik moeten deze afweging zorgvuldig beheren. Een kolom met een steek van 50 mm over de volledige hoogte zal een aanzienlijk lagere netto sectiemodulus hebben dan een kolom met een steek van 50 mm alleen in de middenzone en massief staal aan de boven- en onderkant waar de drukspanningsconcentraties het hoogst zijn. Hoogwaardige middelzware kolommen zijn ook voorzien van reliëfribben of longitudinale verstijvingsplooien in de kolomwand tussen de perforatierijen, die de torsiestijfheid herstellen die door de sleuven wordt verwijderd. Let bij het beoordelen van rechtopstaande kolommen op deze verstijvingskenmerken in plaats van uitsluitend te vertrouwen op de aangegeven dikte.

De vorm van de kolomdoorsnede is ook van belang. Staanders met vierkante buizen bieden een evenwichtige weerstand in beide horizontale assen – handig in configuraties met dubbele rijen waarbij zijdelingse belastingen uit twee richtingen komen. Staanders met een open achterkant of C-kanaal besparen materiaalkosten, maar moeten agressiever worden verstevigd of aan de achterkant worden verbonden om verdraaien onder excentrische belastingen te voorkomen. Voor middelzware toepassingen met plankbelastingen van meer dan 300 kg per niveau zijn staanders met vierkante buizen over het algemeen de veiligere specificatie.

Belastingcapaciteitsbeoordelingen: statisch, dynamisch en UDL – wat ze allemaal meten

Middelzware stellingproducten worden op de markt gebracht met draagvermogens die niet altijd consistent zijn gedefinieerd door de leveranciers. Begrijpen wat elk beoordelingstype meet, is essentieel voor nauwkeurige specificatie.

In echte magazijnscenario's wordt vrijwel nooit aan de UDL-aanname voldaan. Kartons die op een plank zijn gestapeld, rusten op hun voetafdruk – die vaak minder dan 60% van het plankoppervlak beslaat – waardoor een geconcentreerd belastingsprofiel ontstaat dat aanzienlijk slechter is dan het UDL-model voorspelt. Een betrouwbare vuistregel is om een ​​reductiefactor van 0,7× toe te passen op de aangegeven UDL-capaciteit wanneer de goederen die worden opgeslagen een basisoppervlak hebben dat kleiner is dan de helft van het schapoppervlak.

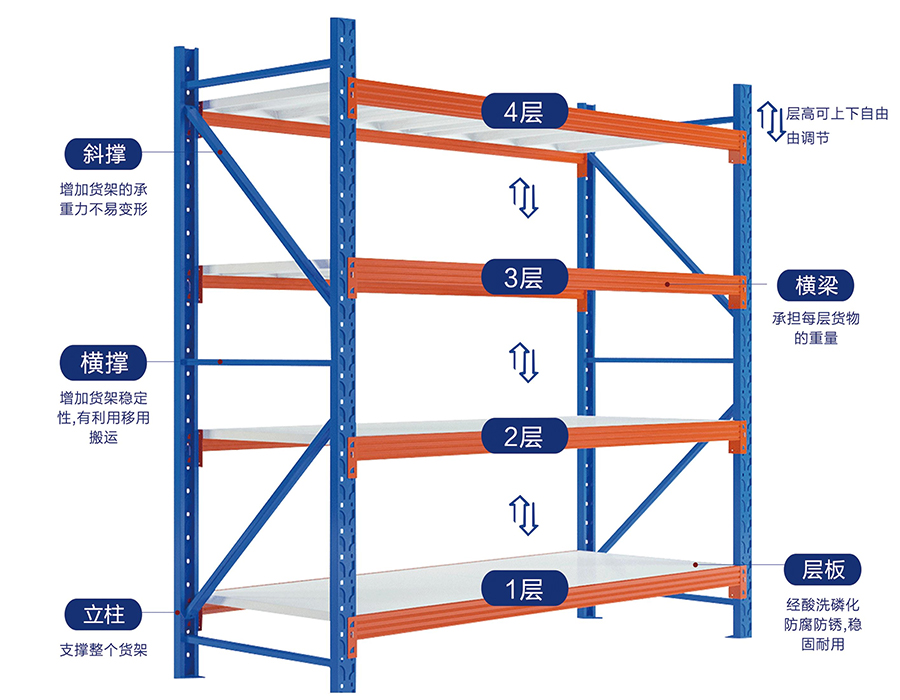

Verstevigingsconfiguratie en het effect ervan op de systeemstabiliteit op hoogte

Naarmate middelzware stellingen in hoogte toenemen – vooral boven de 2,0 m – verandert de configuratie van de verstevigingen van een gemaksfunctie naar een structurele noodzaak. De meeste grendelloze stellingsystemen zijn afhankelijk van diagonale of horizontale rugverstevigingspanelen om rekken te voorkomen, wat de neiging is van het frame om parallellogrammen te vormen onder horizontale krachten zoals zijdelingse plankbelasting, accidentele schokken of seismische activiteit.

Achterpaneel versus kruisbeugelsystemen

Achterpanelen – meestal gaas of geperforeerde staalplaten die de volledige achterkant van een vak overspannen – zorgen voor doorlopende versteviging en doen dienst als achterstop om te voorkomen dat items van de achterkant van de plank worden geduwd. Ze zorgen voor een aanzienlijke weerstand tegen rekken, omdat ze als schuifdiafragma over de gehele vakhoogte fungeren. Het nadeel is dat ze de toegang aan de achterkant blokkeren en gewicht toevoegen, wat van belang is bij dubbelzijdige pick-configuraties. Kruisbeugelsystemen maken gebruik van een paar diagonale stalen banden die aan de achterkant een X-patroon vormen. Ze zijn lichter, bieden toegang aan de achterkant en zijn eenvoudiger te installeren, maar de effectiviteit van de versteviging hangt in belangrijke mate af van de juiste spanning; een slappe dwarsversteviging biedt vrijwel geen weerstand tegen rekken en is een veelvoorkomend installatiefoutje in het veld.

Eindframeversteviging tijdens lange runs

Bij stellingen die groter zijn dan zes vakken moeten bij elke vierde of vijfde vak tussenliggende steunframes worden geplaatst om progressieve uitbreiding van de stelling te voorkomen. Zonder tussenframes kan een zijdelingse kracht die aan het ene uiteinde van een lange afstand wordt uitgeoefend, via balk-staanderverbindingen worden overgedragen en aan het andere uiteinde een geaccumuleerde verplaatsing veroorzaken - zelfs als elke individuele baai op zichzelf stabiel lijkt. Dit is een detail waar ons technische team bij Huijian expliciet op ingaat in lay-outaanbevelingen voor klanten die lange runs specificeren in middelzware configuraties voor hoge stellingen.

Compatibiliteitsoverwegingen bij het mixen van stellingcomponenten van verschillende generaties of leveranciers

Magazijnexploitanten worden vaak geconfronteerd met de beslissing of ze nieuwe stellingen moeten toevoegen aan een bestaande installatie van een andere leverancier, of dat ze componenten moeten integreren die in verschillende jaren zijn gekocht wanneer een fabrikant zijn productlijn heeft bijgewerkt. Beide scenario's brengen compatibiliteitsrisico's met zich mee die tot de dag van installatie ondergewaardeerd worden.

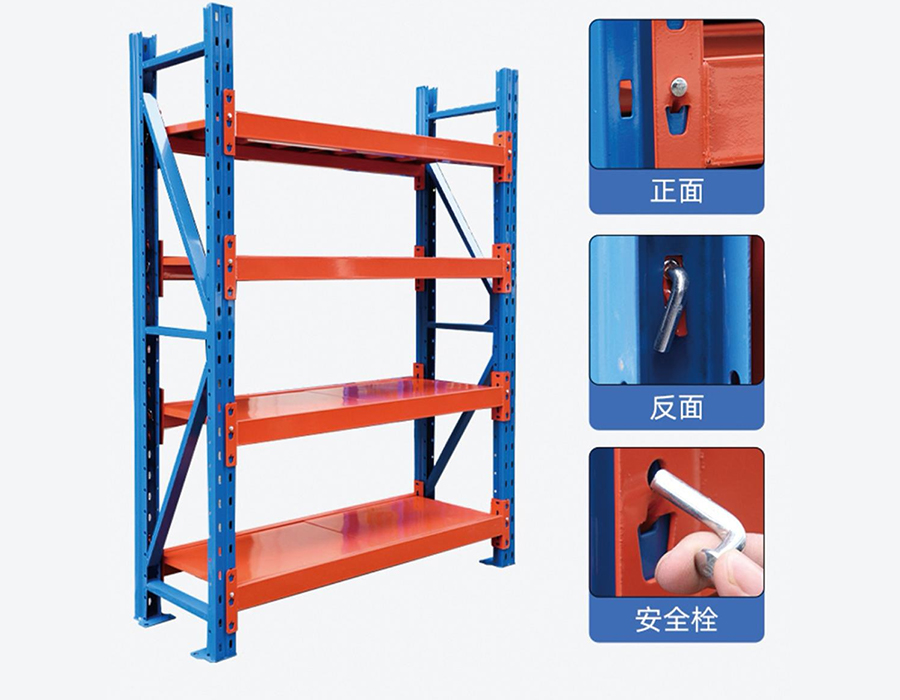

• Sleufsteek en geometrie: Zelfs als twee stellingsystemen beide staanders met een steek van 50 mm adverteren, variëren de werkelijke sleufafmetingen (breedte, hoogte en diepte van de haakingrijping) per fabrikant. Een balkconnector die correct lijkt te zitten, kan 2 à 3 mm minder ingrijpdiepte hebben dan de bedoeling was, waardoor de uittrekweerstand onder opwaartse krachten met een onevenredig grote marge wordt verminderd.
• Afmetingen kolomdoorsnede: Staanders met vierkante buizen van verschillende fabrikanten kunnen een nominale aanduiding van 60 x 60 mm of 80 x 80 mm delen, maar verschillen in werkelijke buitenafmetingen, wanddikte en hoekradius. Dit heeft invloed op de vraag of gedeelde rijafstandhouders, kruisbeugels en voetplaten van het ene systeem correct op het andere passen.
• Balkdiepte en dekdikte: Bij het mixen van balken uit verschillende systemen kan de resulterende hoogte van het plankdekoppervlak inconsistent zijn binnen een run, waardoor struikelgevaar ontstaat voor plukkers en mechanische handlingapparatuur. Het betekent ook dat accessoires zoals verdelers en bakkenrails die zijn ontworpen voor de ene balkdiepte, niet correct op de andere passen.
• Interacties met oppervlaktecoatings: Galvanische corrosie kan optreden wanneer ongelijksoortige metaaloppervlakbehandelingen met elkaar in contact komen in vochtige omgevingen. Het combineren van thermisch verzinkte staanders met gepoedercoate balken brengt over het algemeen weinig risico met zich mee, maar het combineren van aluminium accessoires met verzinkt staal in omgevingen met zoute lucht vereist isolerende ringen of compatibele coatings.

De veiligste aanpak bij het uitbreiden van een bestaande installatie is om bij de oorspronkelijke fabrikant in te kopen en dezelfde productgeneratie te specificeren. Waar dat niet mogelijk is, is een mechanische proefmontage van representatieve componenten vóór bulkbestelling een minimale maar essentiële verificatiestap.

Optimalisatie van de breedte en diepte van de baai voor palletcompatibele middelzware opslag

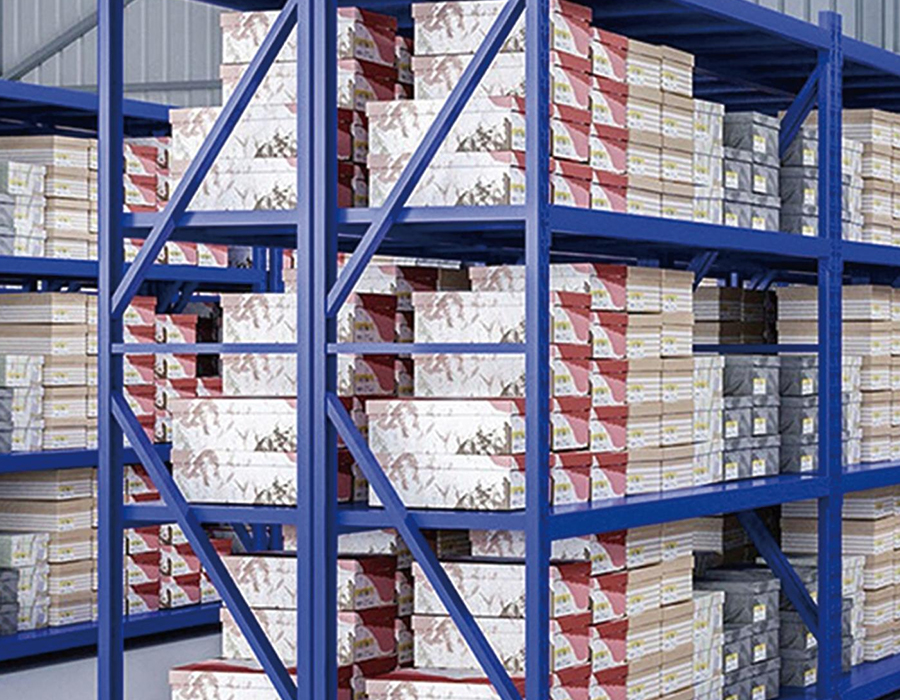

Industriële middelzware boutloze rekken wordt vaak gebruikt in hybride omgevingen waar standaardpallets of halve pallets naast losse dozen worden opgeslagen. In deze gevallen moeten de nominale afmetingen van de laadruimte zorgvuldig worden afgestemd op de normen voor de voetafdruk van pallets, om verspilling van ruimte of onveilige overhangen te voorkomen.

Standaard europallets (1200×800 mm) en GMA-pallets (1219×1016 mm) hebben verschillende afmetingen, en een vak met afmetingen voor de een zal de ander niet optimaal huisvesten. Voor europalletopslag op middelzware rekken zorgt een liggeroverspanning van 1300 mm en een plankdiepte van 850 mm voor een vrije ruimte van 50 mm aan elke kant – voldoende om contact met de balken te voorkomen bij normale plaatsing, maar niet zo genereus dat er aanzienlijke zijdelingse beweging van de pallet mogelijk is. Voor GMA-pallets zijn een overspanning van 1400 mm en een diepte van 1100 mm geschiktere minimumwaarden.

De plankdiepte bepaalt ook of een tweede palletrij van voren naar achteren kan worden opgeslagen zonder een speciale configuratie voor diepe opslag. Voor dubbeldiepe palletopslag op middelzware rekken zijn dieptes van 1700 mm of meer vereist, waarvoor doorgaans een centrale steunbalk nodig is om doorbuiging in het midden van de overspanning op het onderste plankniveau te voorkomen, waar de gecombineerde palletlasten meer dan 600 kg kunnen bedragen. Deze middenbalk voegt kosten toe, maar is niet onderhandelbaar voor de structurele integriteit bij die belastingen en overspanningen.

Seismische en schokbestendigheid: hoe stellingen voor middelzware belasting moeten worden geëvalueerd in risicozones

In regio's met matige seismische activiteit – een categorie die aanzienlijke delen van Oost- en Zuid-China omvat – vereisen stellingsystemen voor middelzwaar gebruik een evaluatie die verder gaat dan de standaard statische belastingswaarden. Seismische krachten werken horizontaal op de inhoud van de planken, en de traagheidsbelastingen die worden gegenereerd door zware goederen op de bovenste planken kunnen de laterale weerstand van standaard boutloze connectorsystemen overschrijden tijdens een grondversnelling.

De belangrijkste parameters die moeten worden geëvalueerd zijn de schuifweerstand van het systeem, de totale horizontale kracht die de stelling kan weerstaan ​​voordat het frame verschuift, en de uittreksterkte van de connector onder gecombineerde verticale en laterale belasting. Standaard middelzware balkverbinders worden getest onder puur verticale belastingsomstandigheden. Bij gecombineerde belasting – wat seismische of impactscenario’s opleveren – neemt de effectieve aangrijpingsdiepte af en wordt de connector onderworpen aan rotatiespanning op het haakpunt. Systemen met secundaire borgpennen of gelaste clipversterkingen presteren onder deze omstandigheden aanzienlijk beter.

• Vloerverankering: In seismische risicozones moeten alle middelzware stellingen boven de 1,8 m hoogte aan de vloer worden verankerd, ongeacht de vrijstaande stabiliteit onder statische belasting. Expansieankerbouten in beton met een minimale M10-diameter en een inbeddingsdiepte van 80 mm zijn typische specificaties voor middelzware installaties.
• Verminderde belasting op de bovenste plank: Het opslaan van de zwaarste goederen op lagere planken is standaardpraktijk, maar in seismische contexten heeft het een structurele basis die verder gaat dan stabiliteit: een lager zwaartepunt vermindert direct het kantelmoment onder horizontale versnelling. Een vermindering van 20% in de belasting op de bovenste plank kan het kantelmoment met een onevenredig grotere marge verminderen, afhankelijk van de hoogte-diepteverhouding van het frame.
• Verbindingen tussen rijen: Middelzware ritten met twee rijen moeten worden verbonden met verbindingsbalken tussen de rijen aan de bovenkant van het frame. Deze voorkomen dat de twee rijen onafhankelijk in tegengestelde richtingen kunnen worden opgesteld - een faalmodus die "schaarstellingen" wordt genoemd - waardoor het frame kan instorten, zelfs als elke individuele rij de laterale kracht onafhankelijk zou hebben overleefd.

We nemen seismische prestatieoverwegingen op in onze middelzware productspecificaties, en klanten in zones met een hoger risico worden aangemoedigd om vroeg in de projectplanningsfase met ons engineeringteam te overleggen om ervoor te zorgen dat vanaf het begin de juiste configuratie-aanbevelingen in de lay-out worden ingebouwd.
