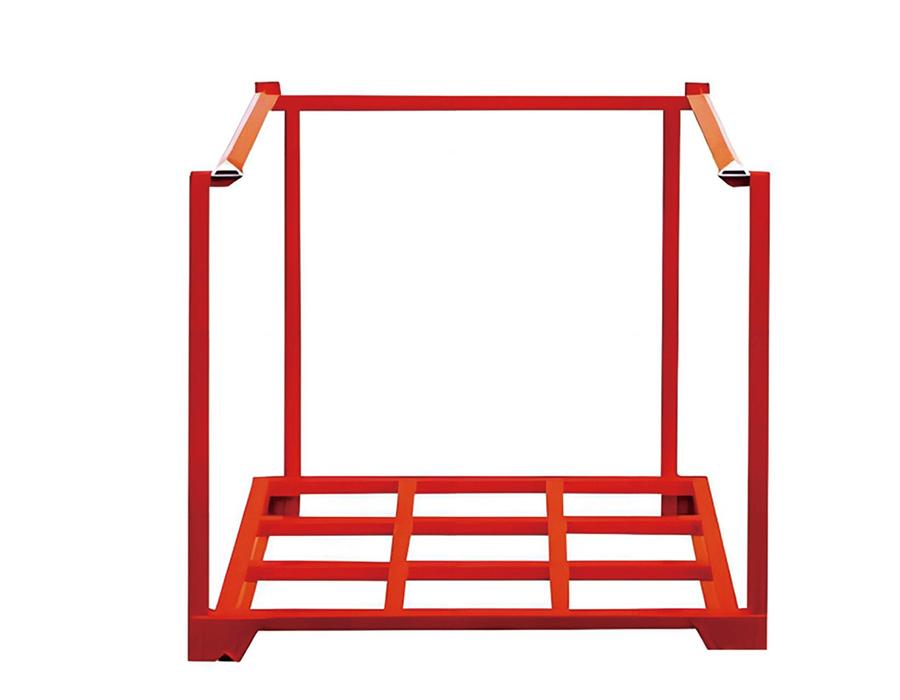

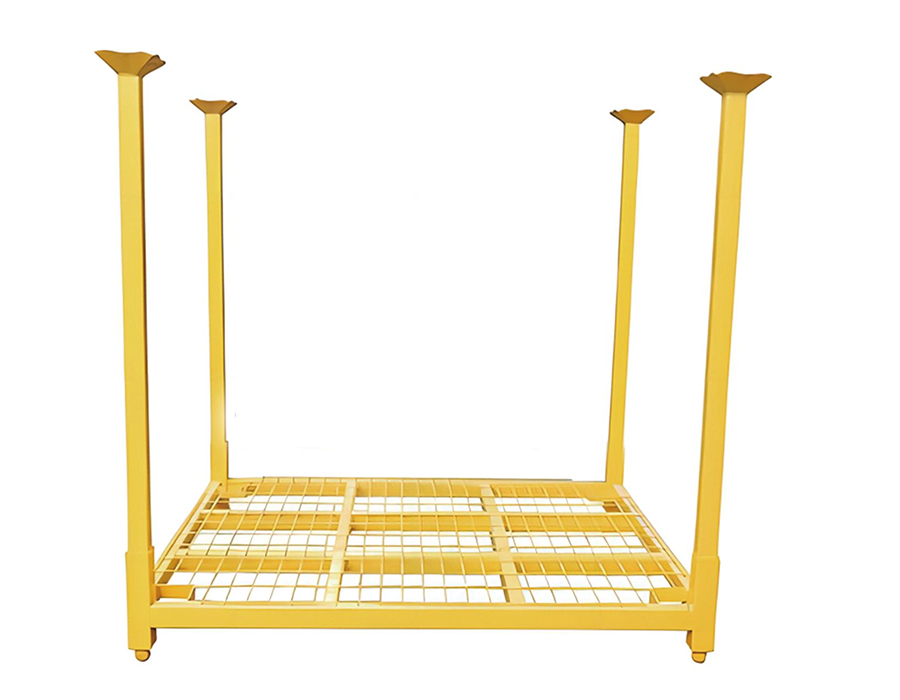

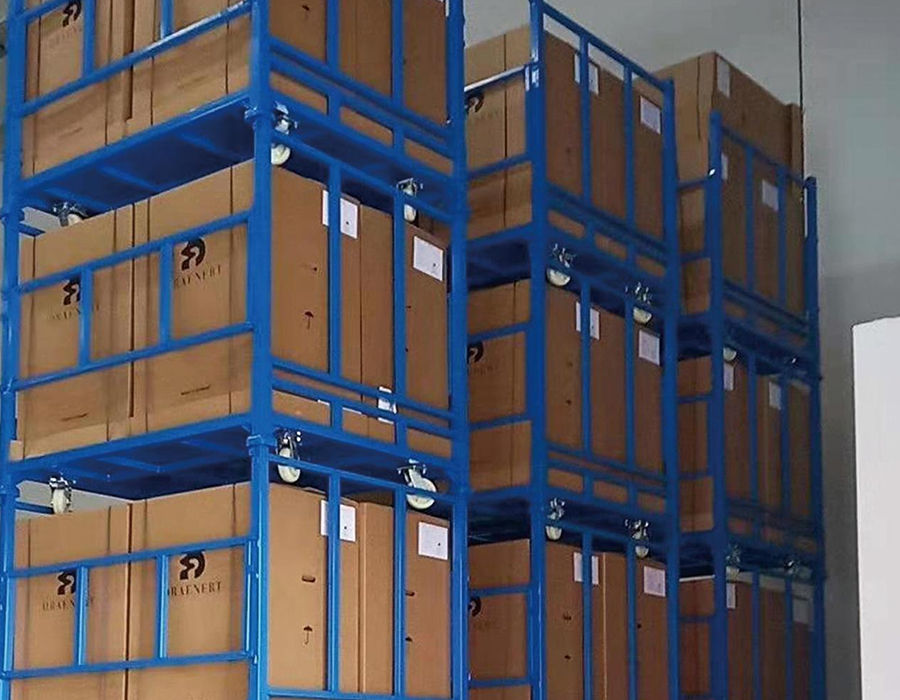

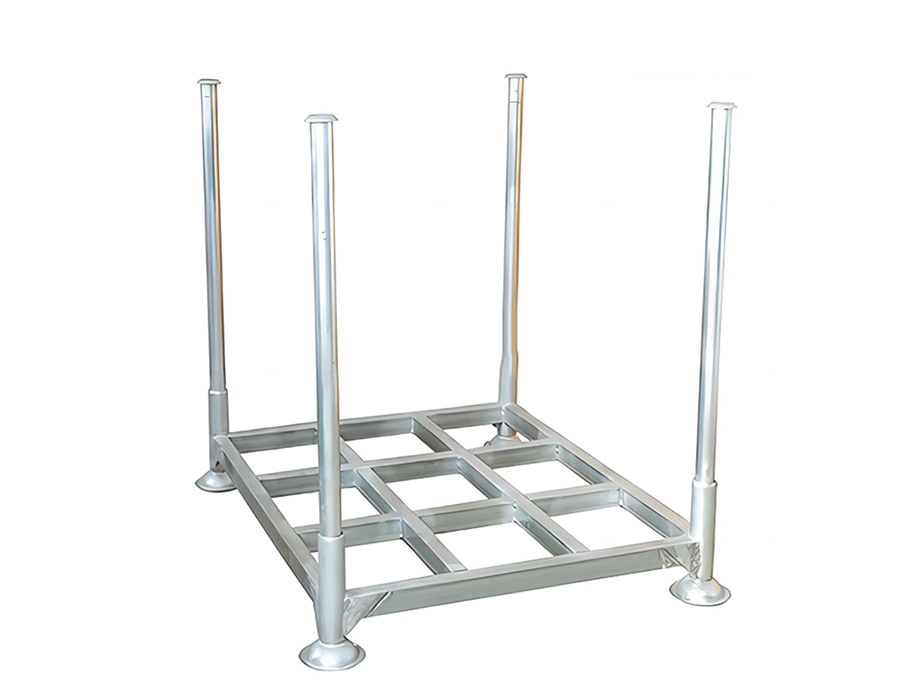

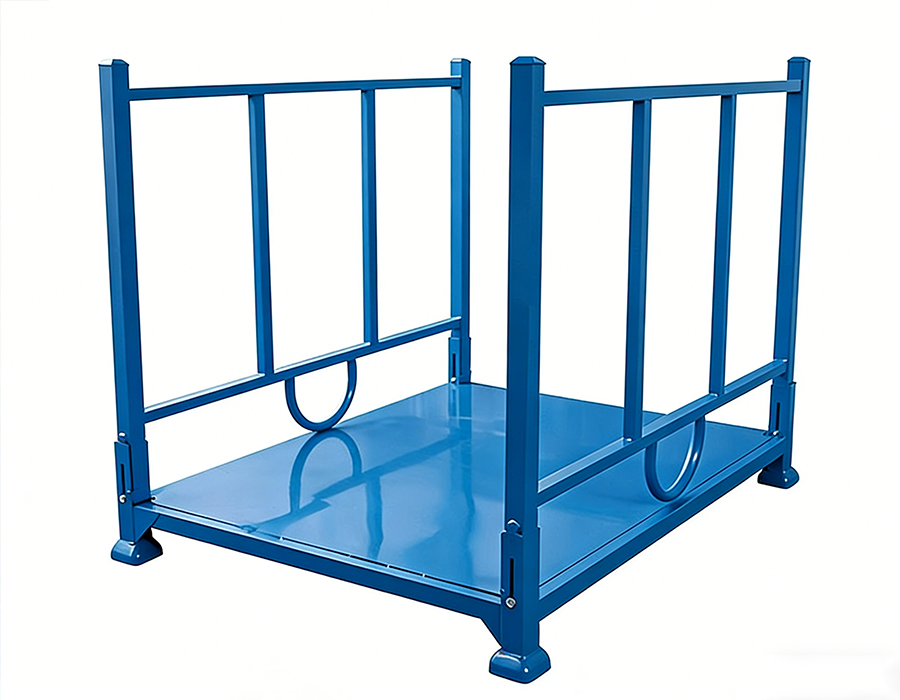

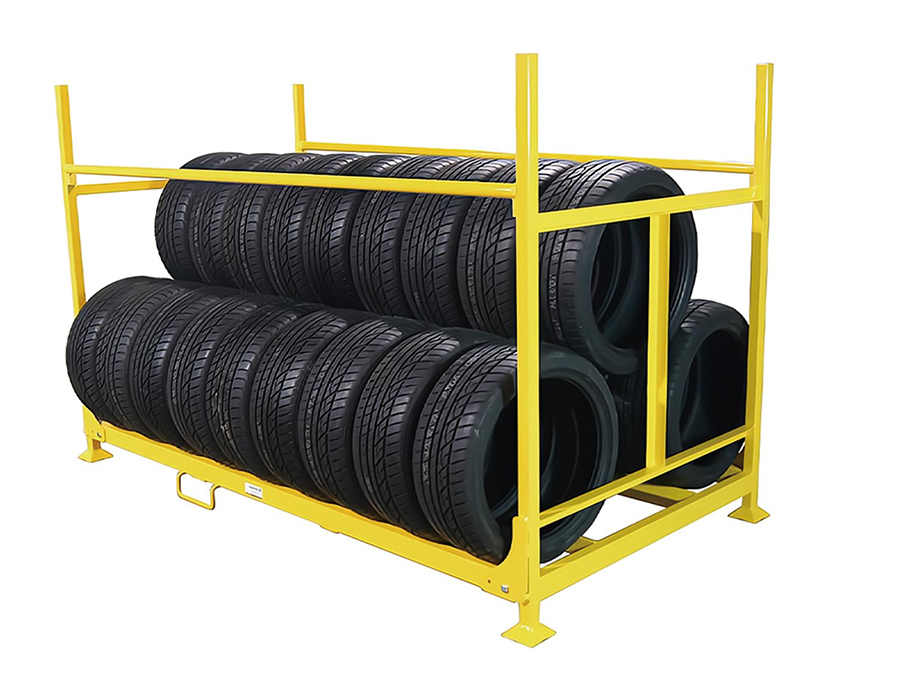

Stapelbare rekken zijn uit één stuk bestaande opslagsystemen die zijn ontworpen voor gebruik met een vorkheftruck en verticaal stapelen op meerdere niveaus, verkrijgbaar in vaste, opvouwbare, post-pallet- en omgekeerde rasterconfiguraties voor koude opslag om te voldoen aan de uiteenlopende eisen van verschillende opslagomgevingen en producttypen.
Alle varianten zijn vervaardigd uit hoogwaardig staal voor structurele integriteit en stabiele stapelprestaties op meerdere niveaus. Modellen voor koude opslag zijn behandeld volgens gespecialiseerde anticorrosienormen voor betrouwbare prestaties op de lange termijn in omgevingen met lage temperaturen en hoge luchtvochtigheid; Opvouwbare en post-type modellen verminderen in lege toestand tot een fractie van hun beladen volume, wat aanzienlijke besparingen oplevert op de logistieke kosten voor retourtransport.
Productontwerpen zorgen voor een evenwicht tussen de zichtbaarheid van de lading en gemakkelijke toegang – varianten met open gaasdek maken visuele voorraadcontroles mogelijk zonder goederen te verplaatsen; vouwmechanismen en paalverbindingen worden gevalideerd door middel van cyclische duurzaamheidstesten voor betrouwbaarheid op lange termijn en lage onderhoudskosten.
Op grote schaal ingezet in de voedselkoudeketenlogistiek, de opslag van grondstoffen, auto-onderdelen, haventerreinen in de open lucht en gesloten toeleveringsketens - een flexibele, efficiënte oplossing voor het verhogen van de opslagdichtheid per vierkante meter en het verlagen van de totale opslag- en logistieke kosten.
Stel je een magazijn voor aan het einde van een dienst: pallets met afgewerkte goederen die wa...
Lees meerWanneer een vorkheftruck een volle pallet op een rekbalk laat vallen, krijgt de constructie me...
Lees meerAnhui Huijian Intelligent Equipment Co., Ltd. verwelkomde onlangs een delegatie van vertegenwoord...
Lees meerWaarom vormrekken een kernworkflowtool zijn In elke productieomgeving die afhankelijk is...
Lees meerWat zijn lichte boutloze rekken? Lichte, boutloze rekken is een soort opbergrek dat is o...
Lees meerHet stapelmechanisme in magazijn stapelrekken – waarbij de hoekstijlen van een bovenste rekzitting in kraagbussen of receptorcups op het onderste rek – mechanisch eenvoudig lijken, maar de geometrie van deze verbinding bepaalt zowel de laterale stabiliteit van de gestapelde kolom als het praktische maximale aantal lagen dat veilig kan worden bereikt onder belasting. De diepte van de paalaangrijping in de kraagmof is de meest kritische dimensie: onvoldoende aangrijpingsdiepte zorgt ervoor dat het bovenste rek kan schommelen onder excentrische belasting, terwijl een te hoge paalhoogte boven de kraag kan leiden tot knikken van de paal voordat de kraag zijdelingse steun biedt.
De meeste standaard metalen stapelrekontwerpen voor magazijnen maken gebruik van een paalaangrijpingsdiepte van 50-80 mm, wat voldoende zijdelingse druk biedt voor stapelen op twee of drie niveaus onder gelijkmatig verdeelde belastingen. Wanneer lasten echter uit het midden worden geplaatst – wat veel voorkomt bij het opslaan van onregelmatig gevormde onderdelen, lange staven of gedeeltelijk gevulde containers – genereert de excentrische belasting een kantelmoment dat de kraagverbinding moet weerstaan. Op drie of vier hoogteniveaus vermenigvuldigt de momentarm van de excentriciteit van de last tot aan de laagste kraagverbinding de laterale kracht aan de basis met het aantal niveauniveaus, wat betekent dat een excentriciteit die op één niveau structureel onbelangrijk is, een stabiliteitsprobleem kan worden op vier niveaus met dezelfde belasting.
De bepalende ontwerpcontrole voor magazijnstapelkolommen met meerdere niveaus is niet de axiale compressiecapaciteit - de stalen palen zijn bijna altijd voldoende in pure compressie - maar de gecombineerde axiale plus buiginteractie op het kraagaangrijpingspunt, waar de paal tegelijkertijd wordt samengedrukt door het gewicht erboven en gebogen door de laterale tegenhoudreactie van de kraag. Fabrikanten die hun stapelrekken alleen beoordelen op statische axiale belasting zonder een aanname van excentriciteit of een maximaal aantal niveaus voor een bepaalde belasting te specificeren, geven onvolledige specificaties. Kopers die stapelrekken op drie niveaus of hoger exploiteren, moeten de gecombineerde gegevens over de belastingsinteractie opvragen, en niet alleen het draagvermogen per rek.
De verticale hoekstijlen van magazijn metalen stapelrekken worden geproduceerd in verschillende dwarsdoorsnedeprofielen, en de keuze daartussen beïnvloedt niet alleen de structurele prestaties, maar ook de consistentie van de kraagpassing, de weerstand tegen oppervlakteschade en het gemak van reparatie na een botsing. De drie meest voorkomende paalprofielen zijn ronde buis, vierkante buis en hoekprofiel, elk met verschillende kenmerken die ze min of meer geschikt maken, afhankelijk van de gebruiksomgeving.
| Profiel plaatsen | Structurele efficiëntie | Consistentie van de pasvorm van de kraag | Impactschadegedrag | Typische toepassing |
| Ronde buis | Hoog – gelijke sterkte in alle richtingen | Uitstekend – ronde fitting is zelfcentrerend | Deukt lokaal zonder globaal sectieverlies | Zwaar uitgevoerd stapelen op hoog niveau |
| Vierkante buis | Goed – oriëntatieafhankelijk | Goed – hoekuitlijning vereist | Hoekbeschadiging vermindert de sectie aanzienlijk | Middelzwaar gebruik, standaard magazijngebruik |
| Hoeksectie | Matig – open gedeelte gevoelig voor torsie | Matig — uitlijningsgevoelig | Beenvervorming komt vaak voor bij zijdelingse botsingen | Lichte bediening, weinig gebruik |
Ronde buispalen hebben een structureel voordeel dat vaak ondergewaardeerd wordt: hun polaire traagheidsmoment is gelijk in alle laterale richtingen, wat betekent dat ze even goed bestand zijn tegen buigen, ongeacht of de laterale belasting van voren, van opzij of diagonaal komt. Dit is vooral belangrijk bij stapelrektoepassingen waarbij de richting van de mogelijke puntbelasting onvoorspelbaar is; een vorkheftruck die vanuit elke hoek tegen een gestapelde kolom duwt, ondervindt dezelfde weerstand, ongeacht de naderingsrichting. Vierkante buispalen hebben daarentegen een hogere buigweerstand rond hun centrale assen, uitgelijnd met de buisvlakken, maar een lagere weerstand rond de diagonale as - de richting die het meest wordt belast tijdens een schuine botsing met een vorkheftruck. Voor zwaar gebruik magazijn stalen stapelrekken Bij gebruik in drukke vorkheftruckomgevingen presteren ronde buispalen consistent beter dan vierkante buizen wat betreft overlevingskansen bij impact, ondanks een vergelijkbare of lagere wanddikte.
Het dek – het horizontale dragende platform van een magazijnstapelrek – wordt in verschillende configuraties vervaardigd die directe gevolgen hebben voor de productstabiliteit, de verdeling van de belasting over de dekconstructie en de praktische aspecten van het laden en lossen van verschillende productsoorten. Het selecteren van de verkeerde dekconfiguratie voor het opgeslagen product is een veel voorkomende oorzaak van productschade, problemen bij het hanteren en voortijdige dekslijtage, die vermeden kunnen worden met een bewuster specificatieproces.
Gelaste gaasdekken zorgen voor ventilatie en zicht door het dekoppervlak, waardoor ze geschikt zijn voor opgeslagen producten die profiteren van luchtstroom: auto-onderdelen die onderhevig zijn aan condensatie, voedselveilige containers die inspectie vereisen zonder te ontstapelen, en componenten die zichtbaar moeten zijn voor voorraadverificatie zonder het rek te openen. De beperking van draadgaas is dat het draagvermogen per oppervlakte-eenheid lager is dan dat van massieve plaat bij een gelijkwaardig materiaalgewicht, en gaasopeningen kunnen uitstekende bevestigingsmiddelen, kabelbinders of onregelmatige verpakkingen blijven haken, waardoor schade ontstaat tijdens het glijden of slepen van lasten over het oppervlak. De diameter van de gaasdraad en de grootte van de opening moeten worden afgestemd op het kleinste onderdeel of verpakkingselement dat waarschijnlijk op het dek wordt geplaatst; een maasopening van 50 x 50 mm is te groot voor rekken waarin onderdelen in kleine dozen zijn opgeslagen die onder hun eigen gewicht gedeeltelijk door het gaas kunnen dringen.
Massieve plaatdekken, meestal koudgewalst of warmgewalst staal van 3-6 mm, bieden een doorlopend draagoppervlak dat geconcentreerde belastingen van producten met een onregelmatige bodem effectiever verdeelt dan gaas. Ze zijn de juiste keuze voor het opslaan van producten met een kleine voetafdruk: cilindrische containers, gevormde gietstukken of elk ander product dat op slechts één of twee gaasdraden rust in plaats van zich over het gaasrooster te uitstrekken. De praktische beperking is het gewicht: een massief platendek van 1.200 mm x 1.000 mm met een dikte van 5 mm voegt ongeveer 47 kg toe aan het lege rekgewicht, dat zich snel ophoopt in een vloot stalen stapelrekken die regelmatig worden gehanteerd en verplaatst.
Gegolfde of geribbelde stalen dekken bieden een structureel efficiëntievoordeel: het geprofileerde gedeelte biedt een aanzienlijk hogere buigweerstand dan vlakke platen bij dezelfde materiaaldikte, waardoor de overspanning van het dek kan toenemen zonder een evenredige toename van het eigengewicht. De oppervlakteribbels bieden ook een zekere mate van zijdelingse weerstand voor producten met een platte bodem, waardoor glijden tijdens het hanteren wordt verminderd. De beperking is het schoonmaken: productresten, smeermiddel en deeltjesverontreiniging hopen zich op in dekgroeven en zijn moeilijk grondig te verwijderen, waardoor golfplaten ongeschikt zijn voor opslagomgevingen die in contact komen met voedsel of farmaceutisch gereguleerde opslagomgevingen waar oppervlaktehygiëne verifieerbaar moet zijn.
Lege metalen stapelrekken vormen een aanzienlijke uitdaging op het gebied van ruimtebeheer in faciliteiten waar het rekgebruik fluctueert als gevolg van productie- of voorraadcycli. Voor een volledige productierun zijn mogelijk 500 rekken tegelijkertijd actief in gebruik; tussen runs moeten deze rekken worden opgeslagen zonder ruimte in beslag te nemen die nodig is voor andere bewerkingen. Nesten – het inklappen van het rack in een compacte configuratie waardoor meerdere lege racks kunnen worden opgeslagen op de footprint van één – is de primaire oplossing, maar de nestverhouding en het mechanisme waarmee nesten wordt bereikt variëren aanzienlijk tussen rackontwerpen en beïnvloeden de operationele efficiëntie op manieren die veel verder reiken dan de berekening van de opslagruimte.
De nestverhouding beschrijft hoeveel ingeklapte lege rekken de verticale ruimte van één geladen rek in beslag nemen. Een nestverhouding van 4:1 betekent dat vier lege rekken op de hoogte van één geladen rek worden gestapeld, waardoor de behoefte aan lege opslagruimte wordt teruggebracht tot 25% van de actieve opslagruimte. Om hoge nestverhoudingen te bereiken, moet de hoogte van de hoekstijlen van het rek boven het dekoppervlak wanneer deze is ingeklapt, worden geminimaliseerd. In de praktijk betekent dit dat de palen tijdens het nesten naar beneden moeten klappen, loskomen of onder het dekniveau moeten vallen. Ontwerpen met vouwpalen bereiken de hoogste nestverhoudingen (vaak 5:1 of 6:1), maar introduceren mechanische complexiteit bij de scharnierpunten die kwetsbaar zijn voor schade bij ruwe behandeling en die voor elk gebruik moeten worden geïnspecteerd om te verifiëren dat de paalgrendels volledig vastzitten.
Rekken met vaste stijlen en taps toelopende stijlgeometrie - waarbij het bovenste gedeelte van elke paal een iets kleinere diameter heeft dan de onderste, waardoor de palen van een bovenste lege rek verder in de kraagbussen van het onderste rek kunnen schuiven dan tijdens belast gebruik - bereiken nestverhoudingen van 3:1 tot 4:1 zonder mechanische vouwcomponenten. Deze eenvoud van het ontwerp vermindert de onderhoudsvereisten en elimineert de faalmodus van een niet-vergrendelde vouw die resulteert in achteraf instorten tijdens het laden. De wisselwerking is een lagere nestverhouding dan bij vouwontwerpen en een nestoperatie die een zorgvuldige verticale uitlijning vereist tijdens het stapelen, wat het nestproces vertraagt bij consolidatieoperaties met grote volumes in lege racks.
Bij Huijian is ons assortiment metalen stapelrekken voor magazijnen ontworpen voor meerdere nestconfiguraties, waarbij de postgeometrie en kraagafmetingen zijn ontwikkeld via ons eigen R&D-centrum om de nestverhouding voor elke belastingsklasse te optimaliseren - zodat de lege rekopslag zo min mogelijk vloeroppervlak in beslag neemt zonder de structurele betrouwbaarheid van de post-kraagaangrijping onder belaste stapelomstandigheden op te offeren.
Stalen stapelrekken voor magazijnen die worden gebruikt in verzamelruimtes buiten, logistieke faciliteiten aan zee, voedselverwerkingsomgevingen of chemische magazijnen worden geconfronteerd met corrosie-uitdagingen die standaard poedercoating alleen niet op betrouwbare wijze kan oplossen over een levensduur van meerdere jaren. Het begrijpen van de hiërarchie van beschikbare oppervlaktebehandelingen en de omstandigheden die hun selectie bepalen, is essentieel voor het specificeren van stapelrekken die de structurele integriteit en het uiterlijk gedurende de vereiste serviceperiode behouden, zonder dat voortijdige hercoating of vervanging nodig is.
De corrosiebeschermingsprestaties van oppervlaktebehandelingen worden doorgaans vergeleken met behulp van zoutsproeitesturen volgens ISO 9227, waardoor de corrosieomgeving wordt versneld om vergelijking binnen een testtijdsbestek mogelijk te maken. Typische prestatiebenchmarks voor stapelrekbehandelingen zijn als volgt:
Voor stapelrekken die de overgang maken tussen binnenopslag en buitenopstelling – een gebruikelijk operationeel patroon in toeleveringsketens voor auto’s en bouwmaterialen – vertegenwoordigt het dubbellaagse epoxy-polyestersysteem de meest praktische specificatie: aanzienlijk betere corrosieweerstand dan standaard poedercoating, tegen een kostenpremie van 25-35%, en volledig herstelbaar met compatibele, in het veld aangebrachte coatings wanneer er plaatselijke schade optreedt.
De nominale capaciteit van een magazijnstapelrek wordt berekend op basis van de veronderstelling dat de belasting gelijkmatig over het dekoppervlak is verdeeld en dat het zwaartepunt van de lading zich in het geometrische midden van het rek bevindt. In de praktijk worden beide aannames routinematig geschonden - en de structurele gevolgen van niet-uniforme belasting in gestapelde rekconfiguraties zijn ernstiger dan bij dezelfde excentriciteit van de belasting in een enkel vloerstaand rek, omdat de excentriciteit wordt versterkt door de gestapelde kolomhoogte.
Denk aan een rek beladen met stalen spoelen of cilindrische componenten die tijdens plaatsing naar één kant van het dek rollen - niet ongebruikelijk wanneer de dekken enigszins ongelijk zijn of wanneer producten vanuit een hoek worden neergezet. Een verplaatsing van 200 mm bij een belasting van 1.000 kg vanaf de hartlijn van het dek genereert een kantelmoment van 200 kg·m op dekniveau. In een configuratie met één laag wordt dit moment weerstaan door de kraagverbinding aan de basis en door de vorkheftruckzakgeometrie. In een stapel met drie lagen creëert dezelfde excentriciteit van 200 mm op de bovenste laag een cumulatieve laterale kracht aan de basis die drie keer groter is, en de stabiliserende basisbreedte van de rekkolom (de afstand tussen de buitenste kraagaangrijpingspunten) is mogelijk niet proportioneel toegenomen. Het praktische resultaat is dat laadpraktijken die visueel aanvaardbaar en structureel veilig zijn bij gebruik op één laag een reëel instabiliteitsrisico kunnen veroorzaken bij stapelen op meerdere niveaus.
Faciliteiten die stalen stapelrekken in hoge configuraties exploiteren, moeten expliciete laadprotocollen implementeren die gericht zijn op centreringsdiscipline, in plaats van erop te vertrouwen dat operators intuïtief de stabiliteitsimplicaties van excentrisch laden op hoogte begrijpen. Praktische protocolelementen zijn onder meer geverfde of gelaste middenlijnmarkeringen op het dekoppervlak, maximaal toegestane overhangmarkeringen aan de randen van het dek en een duidelijke maximale excentriciteitslimiet uitgedrukt in millimeters in plaats van een algemene instructie om 'centraal te laden' - een term die door verschillende operators verschillend wordt geïnterpreteerd.
De invoervakken voor vorkheftrucks op het basisframe van een metalen stapelrek in een magazijn vormen het verbindingspunt tussen het stellingsysteem en alle materiaaltransportapparatuur in de faciliteit. Toch wordt hun ontwerp vaak gezien als een dimensionaal bijzaak in plaats van als een technisch onderdeel met zijn eigen functionele eisen. De breedte, de diepte, de geometrie van de instap en de structurele verbinding tussen de zakbuis en het basisframe hebben allemaal meetbare effecten op de verwerkingscyclustijd, het percentage schade aan de stelling en de consistentie van de vorkaangrijping bij een gemengd wagenpark van vorkheftrucks.
De breedte van de vorkzak wordt doorgaans gespecificeerd op 160 mm of 185 mm, wat overeenkomt met de twee meest voorkomende standaard vorkbreedtes die worden gebruikt in wagenparken met contragewicht en reachtruck. Een zakbreedte van 160 mm accepteert standaardvorken van 150 mm met 5 mm speling per zijde - voldoende voor een uitgelijnde instap, maar biedt geen tolerantie voor laterale vorkpositioneringsfouten of voor de kleine breedtevariatie tussen vorkparen met dezelfde nominale specificatie. Door de zakbreedte te vergroten tot 185 mm wordt er 12,5 mm ruimte per zijde toegevoegd, waardoor de precisie die nodig is voor het binnendringen van de vork aanzienlijk wordt verminderd en de frequentie van de impact op de lip van de zak door verkeerd uitgelijnde toegang met 50-70% wordt verminderd in faciliteiten met gemengde vorkheftruckvloten. De structurele schade van de bredere portemonnee is verwaarloosbaar; het operationele voordeel in verminderde rackschade is aanzienlijk.
De afschuiningsgeometrie van de zakinvoer - de hoek waaronder de zakinvoer wordt gesneden of gevormd - beïnvloedt hoe de vorkpunt tijdens het inbrengen in contact komt met de zak. Een vierkant uitgesneden pocketopening zonder afschuining concentreert de impactkracht van een verkeerd uitgelijnde vork op een enkel punt bij de pocketliphoek, waardoor progressieve vervorming en scheuren van de pocketbuiswand ontstaat. Een afschuining van 30-45 graden aan de buitenkant van de zakingang verdeelt de impactkracht over een langere contactlijn en buigt de vorkpunt in de zak in plaats van in de buiswand. Dit eenvoudige fabricagedetail verlengt de levensduur van veelgebruikte zakken in drukke vorkheftruckomgevingen met een factor twee tot drie, zonder verhoging van de materiaalkosten; er is slechts een secundaire vorm- of snijbewerking nodig bij de zakingang tijdens de fabricage.
Onze stalen stapelrekken worden vervaardigd over zes speciale productielijnen in onze 58.000 vierkante meter grote fabriek in Guangde, waar de geometrie van de zakinvoer is gestandaardiseerd met volledige afschuiningsprofielen als productiestandaard (geen upgrade-optie) omdat de langetermijnreductie in veldschadepercentages op basis van dit detail de extra fabricagestap op schaal ruimschoots rechtvaardigt.
Een vloot magazijnstellingen die actief industrieel wordt gebruikt, is een waardeverlagend actief dat schade opbouwt door stoten, overbelasting en blootstelling aan het milieu gedurende de levensduur ervan. In tegenstelling tot vaste stellingsystemen waarbij schade zichtbaar is op een bepaalde locatie, reizen stapelrekken tussen faciliteiten, klanten en productiegebieden, waardoor schadegebeurtenissen over de vloot worden verdeeld op een manier die het volgen van de toestand moeilijk maakt zonder een systematische managementaanpak. Faciliteiten die een vloot van meer dan 50 racks exploiteren en die geen formele tracking- en inspectieprotocollen hebben, ontdekken routinematig dat een aanzienlijk deel van hun vloot alleen in een ondermaatse staat verkeert wanneer een afhandelingsincident of audit een fysieke beoordeling noodzakelijk maakt.
Een effectief systeem voor het beheer van stapelrekken voldoet aan drie verschillende operationele vereisten: individuele rekidentificatie, periodieke staatsinspectie en beslissingscriteria voor buitengebruikstelling. Individuele identificatie vereist dat elk rack een unieke identificatie draagt – een gestempeld metalen plaatje, een lasergemarkeerde code op het basisframe of een ingebouwde RFID-chip – die het fysieke rack koppelt aan een onderhoudsrecord in een volgsysteem. Barcodelabels zijn de minst duurzame optie in industriële rackomgevingen; ze delamineren bij herhaaldelijk reinigen, contact met de vork en blootstelling aan UV-straling buiten binnen 12-24 maanden. Gestempelde of lasergemarkeerde identificatiegegevens op de staalconstructie zelf zijn permanent en moeten standaard worden gespecificeerd op elk rackpark dat bedoeld is voor meerjarig gebruik.
Inspectiecriteria voor metalen stapelrekken in magazijnen moeten worden aangepast aan de specifieke schademodi die relevant zijn voor elk rektype en de bedrijfsomgeving, maar een basisinspectieprotocol moet met gedefinieerde tussenpozen de volgende omstandigheden aanpakken:
Pensioencriteria moeten worden uitgedrukt als specifieke meetbare drempels in plaats van als subjectieve beschrijvingen van de toestand. Een beleid voor pensionering van racks dat stelt dat "met pensioen gaat als er sprake is van aanzienlijke schade" leidt tot inconsistente beslissingen tussen inspecteurs; een die stelt dat "met pensioen gaat als de boog van de paal groter is dan 5 mm per 500 mm, als de kraagmof geen minimale paalaangrijping van 40 mm kan bereiken, of als een lasscheur groter is dan 10 mm", levert consistente, controleerbare beslissingen op die uniform kunnen worden toegepast op een grote vloot door personeel met een basisopleiding.
