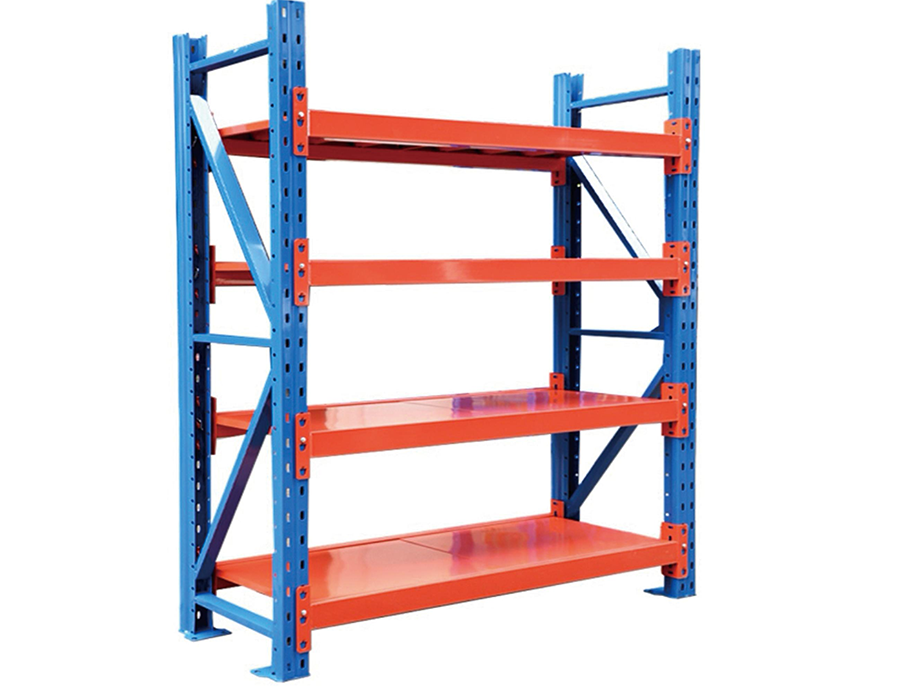

Lichtgewicht boutloze stellingen (≤150 kg/laag)

Hoe de liggeroverspanning de verdeling van de belasting beïnvloedt in boutloze stellingen

Een van de vaakst verkeerd begrepen aspecten van lichte boutloze rekken is de relatie tussen de overspanning van de ligger en het werkelijke draagvermogen. De nominale belasting per plank wordt doorgaans berekend in het midden van een volledig ondersteunde balk. Dit betekent dat naarmate de overspanning tussen de staanders groter wordt, het effectieve draagvermogen niet-lineair afneemt. Voor een plank met een draagvermogen van 150 kg en een overspanning van 900 mm kan het verlengen van die overspanning tot 1200 mm zonder de breedtemaat aan te passen de werkelijke capaciteit onder dynamische magazijnomstandigheden terugbrengen tot minder dan 100 kg. Dit is de reden dat de selectie van overspanningen altijd vooraf moet gaan aan de belastingplanning en deze niet moet volgen.

In ons productieproces bij Huijian worden balkprofielen koudgewalst volgens specifieke maattoleranties, juist omdat kleine afwijkingen in de staaldikte aanzienlijk groter worden over langere overspanningen. Een ondertolerantie van 0,2 mm in een balk van 1,5 mm kan zichtbare doorbuiging veroorzaken bij belastingen die ruim onder de nominale drempel liggen. Bij het specificeren van rekken voor pick-and-pack-omgevingen waar personeel herhaaldelijk schappen moet laden en lossen, moeten altijd dynamische belastingsfactoren (doorgaans 1,25× de statische waarde) worden toegepast.

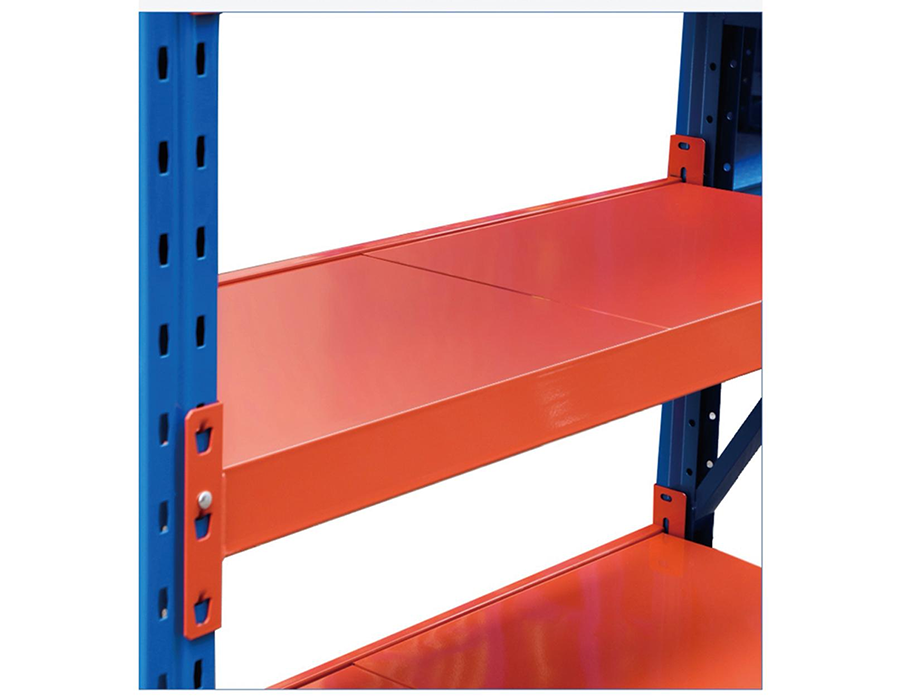

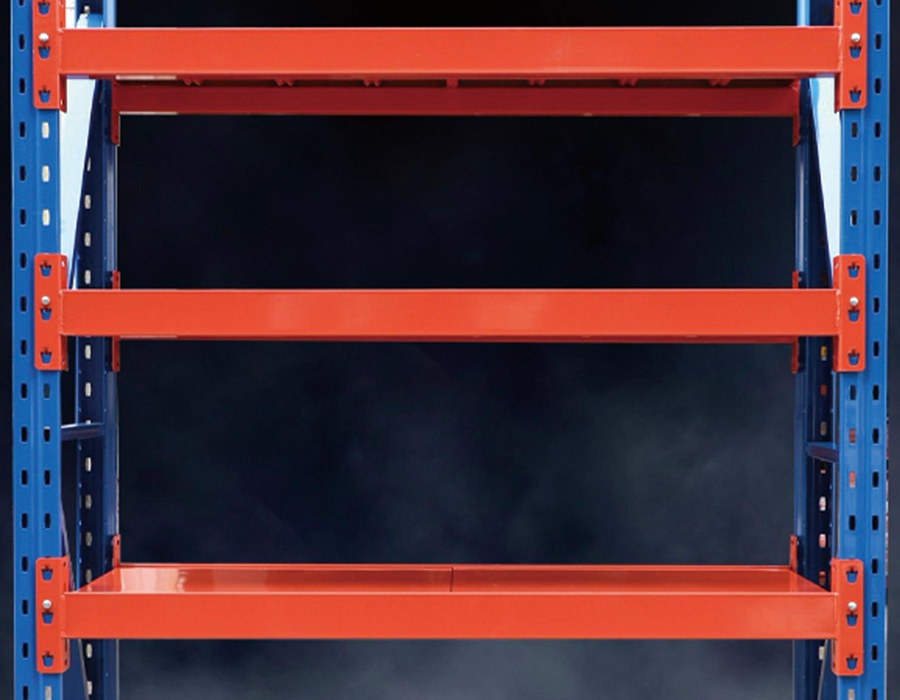

De klinknagel versus clipconnector begrijpen: meer dan een bevestigingskeuze

Lichte boutloze stellingsystemen maken gebruik van een van de twee primaire connectortypen: de klinknagelstijl (geperforeerd lipje) en de clip- of inhaakstijl. Dit zijn geen uitwisselbare ontwerpvoorkeuren; ze weerspiegelen verschillende structurele filosofieën en hebben reële gevolgen voor de installatie, herconfiguratie en seismische of trillingsweerstand.

• Klinknagelconnectoren vergrendelen de balk in een geperforeerd gat in de rechtopstaande kolom. Ze zijn goed bestand tegen horizontale rekkrachten en hebben de voorkeur in omgevingen met vorkheftruckverkeer in de buurt of vloertrillingen, maar ze vereisen een hamer voor hoogteaanpassing en tolereren geen frequente herconfiguratie.
• Clip-/inhaakconnectoren passen in gesleufde staanders en kunnen binnen enkele seconden met de hand worden verplaatst. Ze bieden uitstekende flexibiliteit voor dynamische inventarisomgevingen, maar zijn gevoeliger voor opwaartse krachten. Dit betekent dat een onbedoelde opwaartse impact van onderaf een balk kan losmaken als de clipdiepte ondiep is.

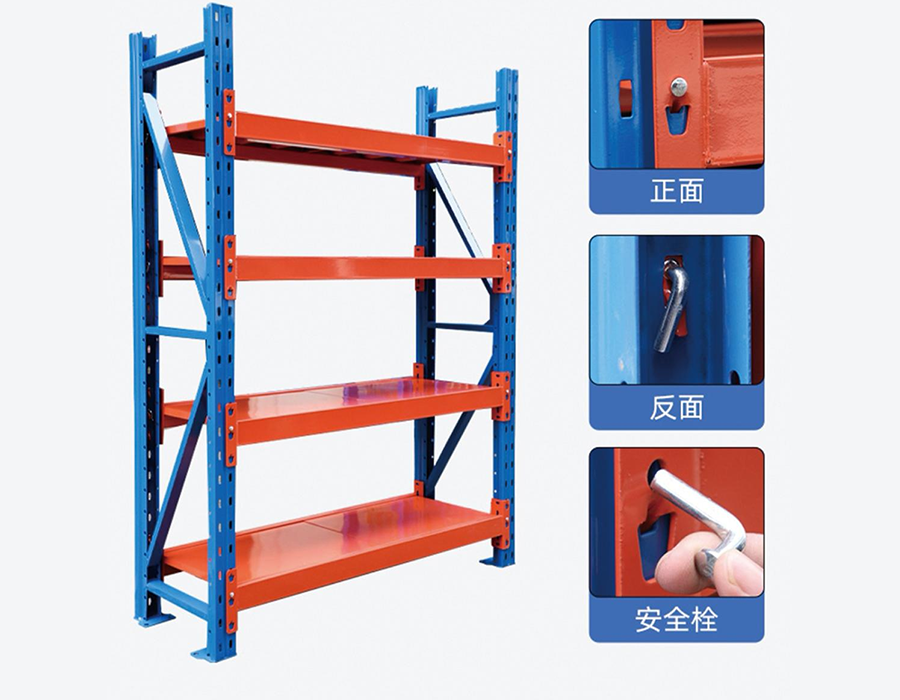

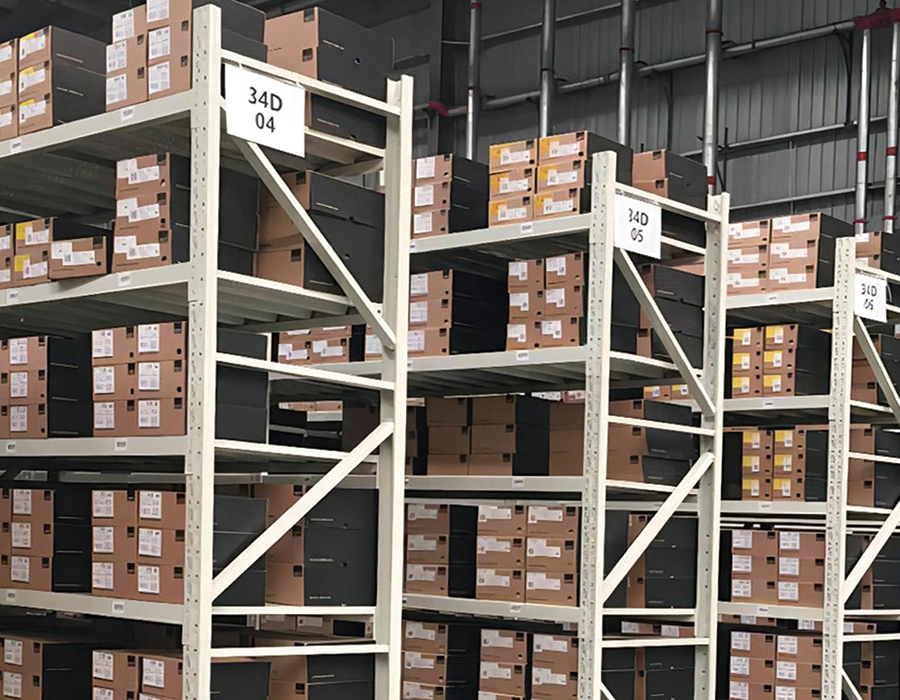

• Sommige hybride systemen maken gebruik van een primaire clip-in-verbinding met een secundaire veiligheidsslotpin die na het plaatsen op zijn plaats klikt. Dit is steeds meer de standaard voor industriële, lichte stellingen die worden ingezet in geautomatiseerde of semi-geautomatiseerde magazijnen waar verplaatsing van de balken catastrofaal zou zijn.

Controleer bij het evalueren van systemen de diepte van de aansluiting van de connector en de aanwezigheid van een secundair retentiemechanisme voordat u een aankoopbeslissing neemt alleen op basis van de prijs.

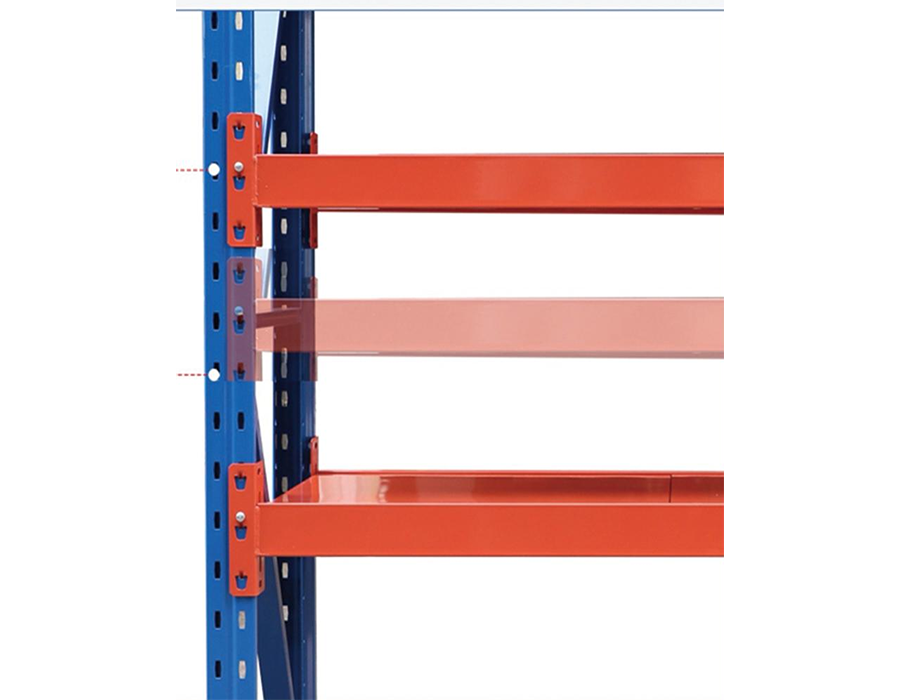

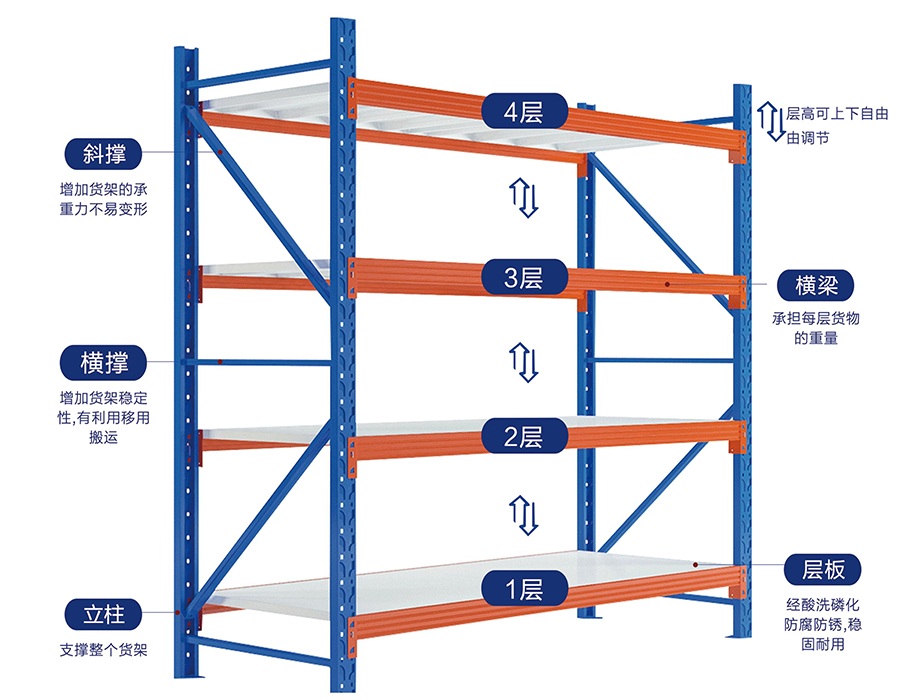

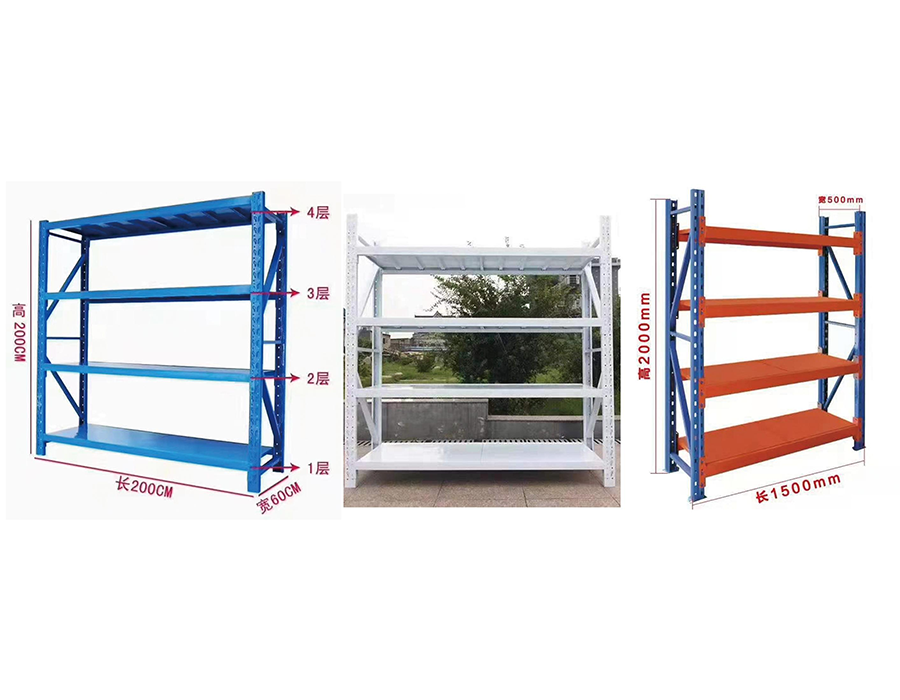

Kolomhoogte en plankhoogte verstelbaar: wat het specificatieblad u niet vertelt

De meeste boutloze stellingen adverteren met "25 mm steekverstelbaarheid", maar dit getal vertelt slechts een deel van het verhaal. Het bruikbare aanpassingsbereik wordt beperkt door de afstand tussen de bovenkant van de balk zelf en de onderkant van de plank erboven - wat in de praktijk betekent dat de granulariteit van de toonhoogte het belangrijkst is in de middelste zones van een run, niet aan de boven- of onderkant waar vaste structurele beperkingen domineren.

Een praktisch probleem dat zich voordoet in magazijnen met gemengde SKU's is de "half-pitch trap": wanneer een picker items met een hoogte van 210 mm moet opslaan, maar de beschikbare pitches van 200 mm naar 225 mm springen, stapelt de extra 25 mm dode ruimte per plank zich op over een systeem met 5 niveaus en 20 vakken, wat leidt tot een aanzienlijk verlies aan bruikbare verticale opslag. Faciliteiten die een goede SKU-hoogte-audit uitvoeren voordat de rekken worden geïnstalleerd, bereiken routinematig een 15-25% betere verticale benutting dan faciliteiten die standaardconfiguraties gebruiken.

We ontwerpen onze rechtopstaande kolommen met een consistente steek van 50 mm bij standaardconfiguraties, en klanten die met ons technische team werken aan projectaanpassing kunnen kolommen met een steek van 25 mm aanvragen voor voorraadomgevingen met verschillende hoogtes - een detail dat zichzelf snel terugbetaalt in scenario's met hoge opslagcapaciteit.

Oppervlaktebehandelingsopties en hun prestatieverschillen in de praktijk

Boutloze stellingen zijn verkrijgbaar met verschillende oppervlaktebehandelingen, en de keuze heeft directe gevolgen voor de levensduur, het draagvermogen (vanwege de laagdikte) en de milieugeschiktheid.

Een veelgemaakte fout is het specificeren van elektrolytisch verzinkte rekken voor faciliteiten met vloerreinigingsroutines of de nabijheid van laadperrondeuren. De dunne zinklaag verzadigt snel bij herhaalde blootstelling aan vocht, en zichtbare roest verschijnt binnen 12 tot 18 maanden, waardoor garantieclaims vaak vervallen als de vochtigheidsspecificaties niet worden gevolgd. De standaardproductielijnen van Huijian passen epoxypoedercoating van 60–80 µm toe als basislijn, met thermisch verzinkte opties beschikbaar voor klanten in de voedselverwerking, koudeketen of logistieke kustomgevingen.

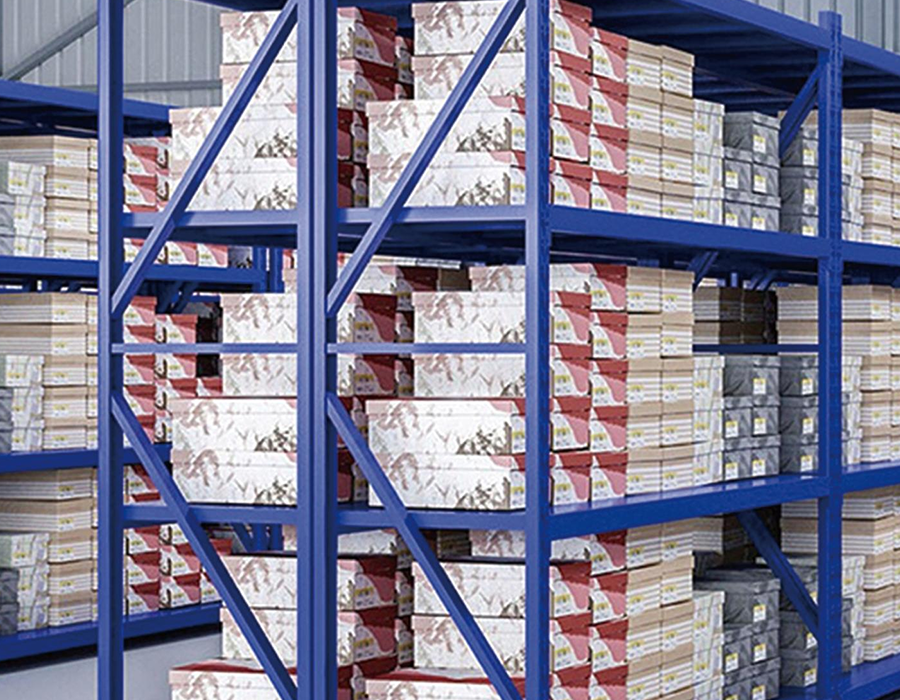

Vereisten voor vloerankers voor vrijstaande versus aan de muur bevestigde, boutloze rekken

Industriële, lichte grendelloze rekken wordt vaak ingezet als vrijstaande opstelling zonder vloerverankering – wat in veel omgevingen met een laag risico voldoet, maar in andere een risico wordt. De beslissingsmatrix is ​​genuanceerder dan simpelweg controleren of seismische zonering ankers vereist.

Wanneer verankering niet onderhandelbaar is

Stellingen met een hoogte van meer dan 2,4 m, of stellingen met een hoogte-diepteverhouding van meer dan 6:1, zijn inherent gevoelig voor kantelen onder excentrische belasting – een scenario dat zich voordoet wanneer pickers consequent de ene kant van een vak vóór de andere beladen. De natuurkunde is hier eenvoudig: een kast van 2,4 m hoog met een diepte van 400 mm heeft een kantelmoment dat kan worden overschreden door een enkele last van 30 kg die aan één kant aan de bovenste rand van de plank wordt geplaatst.

Overwegingen bij muurankers

Spouwankers zijn een gebruikelijk alternatief voor vloerverankering wanneer het vloeroppervlak niet geschikt is om te boren (bijvoorbeeld verhoogde toegangsvloeren, oppervlakken met een membraancoating). Spouwankers zijn echter alleen effectief als de muur zelf structureel voldoende is. Een enkelwandige gipsplaatafscheiding is geen geldig ankerpunt voor een belaste reeks stellingen. Ingenieurs die muurankers specificeren, moeten de muurconstructie verifiëren en geschikte spouwankers of doorgaande bouten gebruiken waar de afstand tussen de noppen dit toelaat.

Vloerstelpoten en hun rol bij het overbrengen van lasten

Veel boutloze stellingstaanders zijn standaard voorzien van verstelbare stelvoeten. Naast het egaliseren van oneffen vloeren spelen deze voeten ook een cruciale rol bij het overdragen van de last: ze verdelen de puntbelasting van de staander over een groter contactoppervlak, waardoor spanningsconcentratie op zachte of gecoate vloeroppervlakken wordt voorkomen. Voor stellingen op magazijnvloeren met epoxycoating is het specificeren van poten met een minimum basisplaatoppervlak van 50 cm² een praktische richtlijn om schade aan de coating onder zware belasting te voorkomen.

Integratie van accessoires: voorbij het basisplankdek

Een goed gespecificeerd boutloos stellingsysteem bestaat zelden alleen uit staanders en vlakke dekken. Het accessoire-ecosysteem breidt het functionele nut aanzienlijk uit en moet worden geëvalueerd tijdens de initiële specificatiefase in plaats van later achteraf te worden ingebouwd – omdat de compatibiliteit van rechtopstaande slots varieert tussen fabrikanten en het mixen van merken vaak montageproblemen veroorzaakt.

• Verdelers en scheidingswanden: Verticale verdelers die in plankdekken zijn geplaatst, maken horizontale segmentatie van een vak in pick-faces mogelijk. Voor de opslag van kleine onderdelen is dit ruimte-efficiënter dan het gebruik van aparte bakken. Controleer of de verdeler aan de balk of aan het dek is bevestigd. Aan de balk bevestigde verdelers zijn stabieler, maar beperken de herpositionering van het dek.
• Gaas terrasplanken: Draadgaas, een alternatief voor massieve stalen dekken, vermindert de ophoping van stof, laat sprinklerwater door (belangrijk voor naleving van brandbestrijding) en verbetert de zichtbaarheid van opgeslagen items. Belastingswaarden voor draadgaas zijn doorgaans 10-15% lager dan vergelijkbare massieve dekken van dezelfde dikte.
• Etikethouders en bakkenrails: Etiketkanalen aan de voorkant die op de balklip of plankrand worden geklikt, maken SKU-labeling zonder lijmresten mogelijk. Voor bewerkingen waarbij wordt overgegaan op barcode- of RFID-scannen, controleert u vóór de massale installatie of de diepte van de labelhouder geschikt is voor het geselecteerde tagformaat.
• Rijafstandhouders en rugconnectoren: Configuraties met dubbele rijen waarbij gebruik wordt gemaakt van gedeelde staanders verbeteren de footprint-efficiëntie met ongeveer 30% vergeleken met twee onafhankelijke runs met één rij. De gedeelde staander moet geschikt zijn voor de gecombineerde belasting van beide rijen – een specificatie die vaak over het hoofd wordt gezien bij het herbestemmen van bestaande rekken in een indeling met dubbele rijen.

Bij Huijian bieden we volledige documentatie over de compatibiliteit van accessoires voor al onze rekkenproductlijnen, zodat klanten vanaf het begin geïntegreerde configuraties kunnen plannen in plaats van dat ze tijdens de installatie montagebeperkingen ontdekken.

Normen voor doorbuiging van plankdekken en hoe u deze kunt evalueren

Doorbuiging – de verticale buiging van een belaste plankbalk of terraspaneel – is een van de meest sprekende indicatoren voor de kwaliteit van een plank, maar wordt zelden prominent vermeld in de productspecificaties. De industriële referentienorm voor aanvaardbare doorbuiging in magazijnstellingen is L/180, waarbij L de overspanning in millimeters is. Voor een overspanning van 900 mm is hierdoor een maximale middenpuntdoorbuiging van 5 mm mogelijk onder volledige nominale belasting. Voor een overspanning van 1200 mm staat dezelfde verhouding 6,67 mm toe.

Waarom is dit praktisch van belang? Overmatige doorbuiging veroorzaakt verschillende trapsgewijze problemen: planken die buigen, dwingen items naar het midden, waardoor onstabiele stapelomstandigheden ontstaan; bij systemen met meerdere lagen kan doorbuiging onder de bovenste plank de verticale speling onder de nominale waarde comprimeren; en herhaalde laad- en loscycli op een plank die regelmatig zijn doorbuigingslimiet bereikt, versnellen de metaalmoeheid op de verbindingspunten van de balk met de staander. Bij het beoordelen van offertes voor stellingen onthult het vragen aan leveranciers naar hun geteste doorbuigingswaarde bij 100% nominale belasting (niet alleen de nominale belasting zelf) veel meer over de werkelijke kwaliteit dan alleen prijsvergelijkingen.
